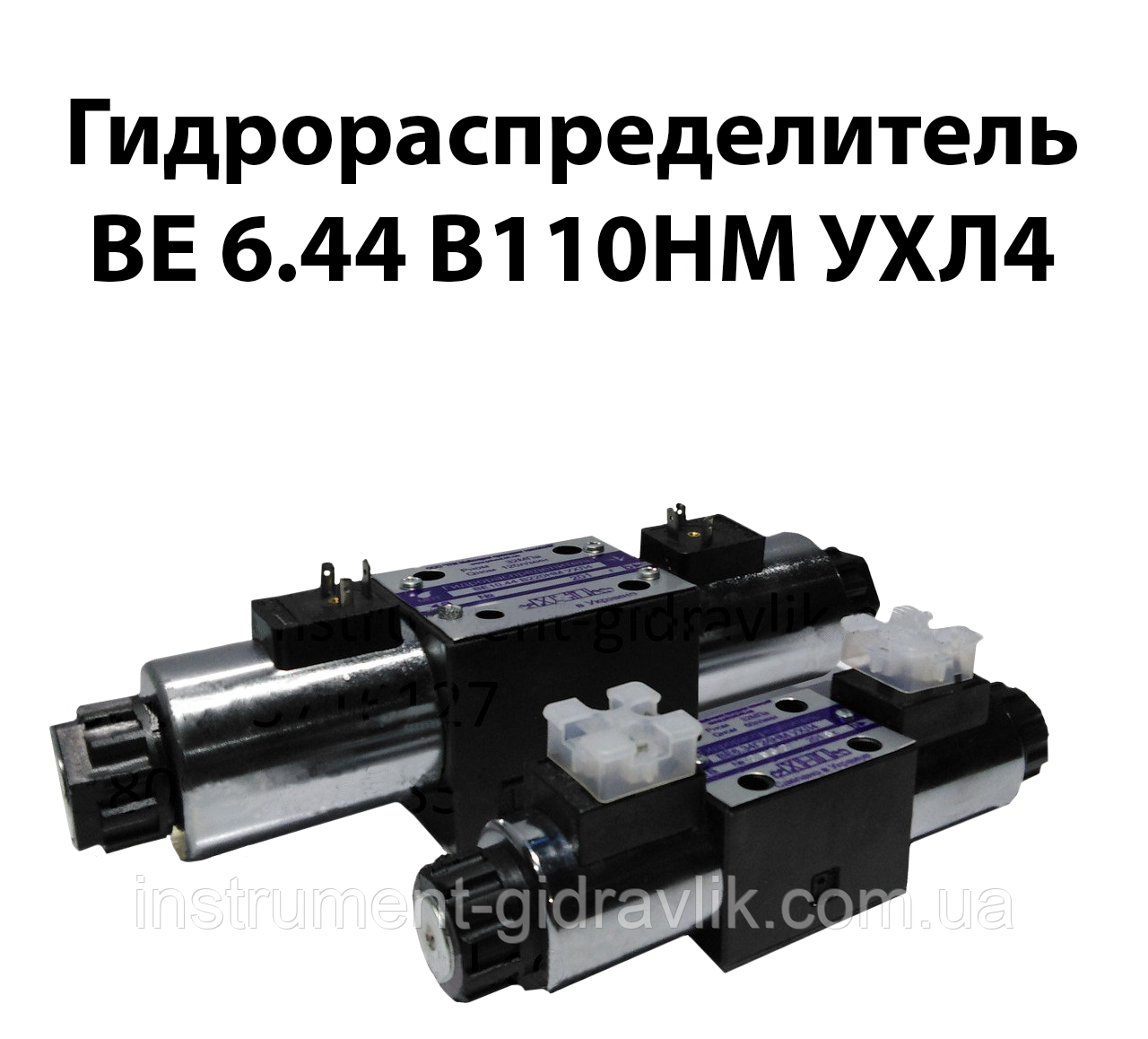

Гідророзподільник ВЕ6.44 В110 Mn УХЛ4 (зарубний аналог 4WE6E50/AC110NZ5L),ВЕ6 44 В110 УХЛ4

Гідророзподільник ВЕ6.44 В110 Mn УХЛ4 (зарубний аналог 4WE6E50/AC110NZ5L),ВЕ6 44 В110 УХЛ4

Від виробника в Україні!

Гарантія 12 місяців!

          Гідророзподільниками типу В з умовним проходом

    Ду = 6 мм, Ду = 10 мм, Ду = 16 мм, Ду = 20 мм, Ду = 32 мм.

Гідророзподільники на Рном до 32 МПа зі стиковим приєднанням  призначені для пуску, зупинки або зміни напрямку потоку рідини в гідроприводах верстатів, пресів та інших стаціонарних машинах під час подавання зовнішнього керівного впливу, що відбувається за допомогою електромагнітних, вручну або механічно.

СТРУКТУРА СУСОВАНОГО ОБОЗНАЧЕННЯ ВИКОРИСТАННЯ  ГІДРОРАСПРЕДЕЛІТІВ

1-      гідророзподільник золотистий — В-

2-      вид керування:

                    - Е- електромагнітне НАМ74М 224/32

                    - Х-гідравлічну

                    - Пневматична з тиском керування від 0,4 до 1,2 МПа

                    - Н-пневматична з тиском керування від 0,15 до 0,6 МПа

                    - ММ-ручне керування

                    - МР механічне

                    - ЕХ-електрогідравлічне

3 -  умовний прохід Ду, мм: 6,10,16,20,32.

4 — спосіб встановлення основного золотника у вихідне положення для Ду=16,20,32

                    - А- пружинне повернення

                    - Б — гідравлічне повернення

 5 — вид керування:

                    - Л-електрогідравлічне з двома електромагнітними, з пружинним

                            поверненням золотуха пілота

                    - Ж-електрогідравлічне з двома електромагнітними, з фіксацією

                              золотника пілота

                    - Е — електрогідравлічна з одним електромагнітним, з пружинним

                            поверненням золотуха пілота

                    - І гідравлічна

6 — приєднання потоків керування

       (для електрогідравлічного керування) для Ду=16,20,32

                    - 1 — підведення від незалежного потоку, злив незалежний

                    - 2 — підведення від незалежного потоку, злив з'єднаний із загальним зливом

                    - 3 — підвод від основного потоку, злив незалежний

                    - 4 — підведення від основного потоку, злив з'єднаний із загальним зливом

                            ( тільки для схем 24,34,44,74,84,84А,574А,574А,574Б і додаткових

                              схем створений на їхній базі)

                    - Д -  клапан редукційний для настроювання тиску керування

7 — схеми розподілу потоку робочої рідини  ( табл.No1)

8 — спосіб встановлення золотника допоміжного гідророзподільника

        ( для ВЕХ16, ВЕХ20,ВЕХ32) та основного золотника (для ВЕ6,ВЕ10)

                      - О — без пружинного повернення

                      - ОФ — без пружинного повернення з фіксацією

                      - Ф — без пружинного повернення з фіксацією ( тільки для ВММ)

                      -   не позначається пружинне повернення

            9 — рід струму та напруга

                            - В — змінний струм  ( напруга...110 В,220 В,380 В).

                            - Г — постійний струм   ( 24В, 48В, ….)

                            Частота 50 Гц не вказується

    10 — ручне керування електромагнітним (не вказується)

             - Н — електромагнітний з аварійною кнопкою керування

    11 — під'єднання електрокабелю до електромагнітного

             - М — підведення через штепсельний роз'єм

             - ВС –світлова індикація змінного струму

             - ГС — світлова індикація постійного струму

    12 — підвод і злив потоку керування для Ду=16,20,32

             - Е — підведення від основного потоку, злив незалежний

             - ЕТ — підведення від основного потоку, злив об'єднаний з основним зливом

             - Т — підвод незалежний, злив об'єднаний з основним зливом

             Не позначається — підвод і злив незалежні

    13  — регулювання часу спрацьовування дросельної плити

              -  не вказується — без дросельної плити

              - Р — регулювання на підводі потоку керування

              - Р2 (Р1) — регулювання на відводі  потоку керування

    14 — настроювання ходу основного золотника для Ду=16,20,32

                    - не вказується без обмеження ходу золотника

                    - 10 — настроювання ходу з боку отвору А і В

                    - 11 — настроювання ходу з боку отвору А

                    - 12 — настроювання ходу з боку отвору  В

    15 — дроселювання потоку керування для Ду=16,20,32

                    -  не вказується без дроселювання

                    - В08 дроселювальна діофрагма Д=0,8 мм

                    - В10 дроселювальна діофрагма Д=1,0 мм

                    - В12 дроселювальна діофрагма Д=1,2 мм

    16 — зворотний гідроклапан для Ду=16,20,32

                    -    не вказується без гідроклапана

                    - Н50 — гідроклапан із тиском відкривання 0,50 МПа

                    - Н70 — гідроклапан із тиском відкривання 0,70 МПа (крім ВЕХ32)

    17 — гідроклапани співвідношень тисків для Ду=16,20,32

                    - не вказується без гідроклапана

                    - Д - гідроклапан співвідношень тисків

    18 — кліматичне виконання й категорія розміщення за ГОСТом 15150

                    - УХЛ4 для помірного клімату

                    - 04 — для тропічного клімату

                      Технічні характеристики гідророзподільників     ВЕ 6 , ВЕ 10
