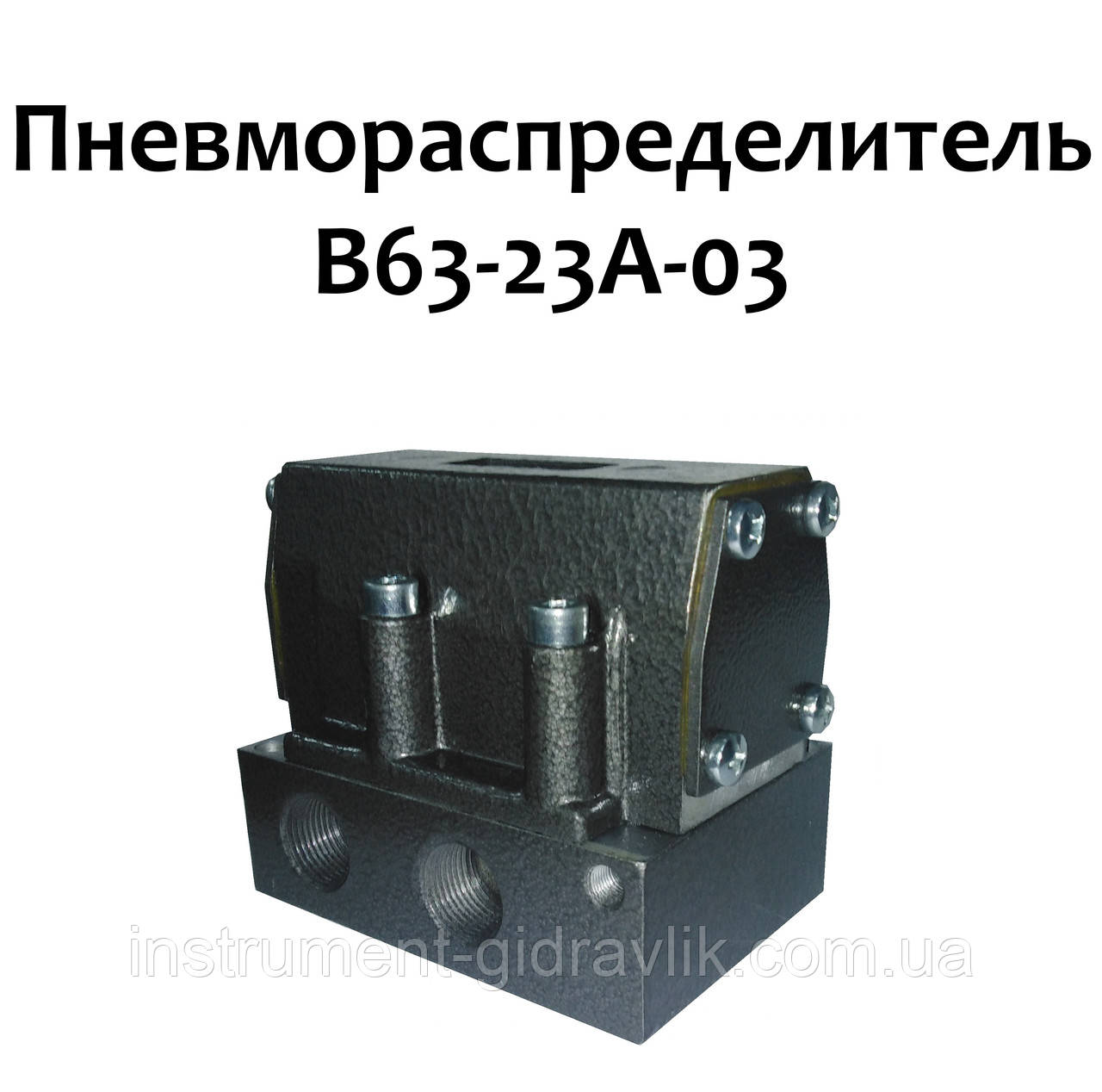

Пневморозподільник В63-23А-03

Пневморозподільник В63-23А-03 з пневматичним і пружинним поверненням

Пневморозподільники В63-13А, В63-14А, В63-15А, В63-23А, В63-24А, В63-25Апо ТУ2-053-1633-83 з нарізним приєднанням до пневмолінійних двопозиційних із пневматичним одно- і двостороннім керуванням, пружинним або пневматичним поверненням, призначені для зміни потоків стисненого повітря в пневмоприводах різного призначення.
     Як розподільного органа використовується плоский притертий золотник 1 (див. малюнок нижче), пов'язаний із поршнем 2, розміщеним у корпусі 3. Корпус із двох боків закритий кришками 4. Золотник притискає до основи 5, в якому виготовлені канали для проходу стисненого повітря.
     Переміщення поршня, а разом із ним і золотника, з одного вкрайого положення в інше пневморозподільників з двостороннім пневматичним керуванням типу В63-13А, В63-14А, В63-15А (Див. малюнок нижче, схему під буквою "а") здійснюється за подавання тиску керування по черзі під торці поршня через канали (12) або (14). В одному з крайніх положень золотника канал живлення (1) повідомлено з вихідним каналом (2), а вихідний канал (4) відсічений від каналу живлення й повідомлено з атмосферним каналом (3). В іншому вкрайму положенні полотняний канал живлення (1) повідомляє з вихідним каналом (4), а вихідний канал (2) — з атмосферним каналом (3).
     В пневморозподільників з одностороннім пневматичним керуванням типу В63-23А, В64-24А, В64-25А (Див. малюнок нижче, схему під буквою "б") у разі подавання тиску живлення в канал (1) стиснене повітря через свердління в поршні проходить у порожнину а і, впливаючи на додатковий плунжер 6, переміщує поршень у положення, зазначене на малюнку. В інше вкрайе положення поршень переміщається під час подавання тиску керування в канал (14). Під час зняття керівного сигналу поршень повертається у вихідне положення.
     В пневморозподільників з одностороннім пневматичним керуванням типу В63-33А, В64-34А, В64-35А повернення поршня у вихідне положення здійснюється механічним зусиллям поворотної пружини.
