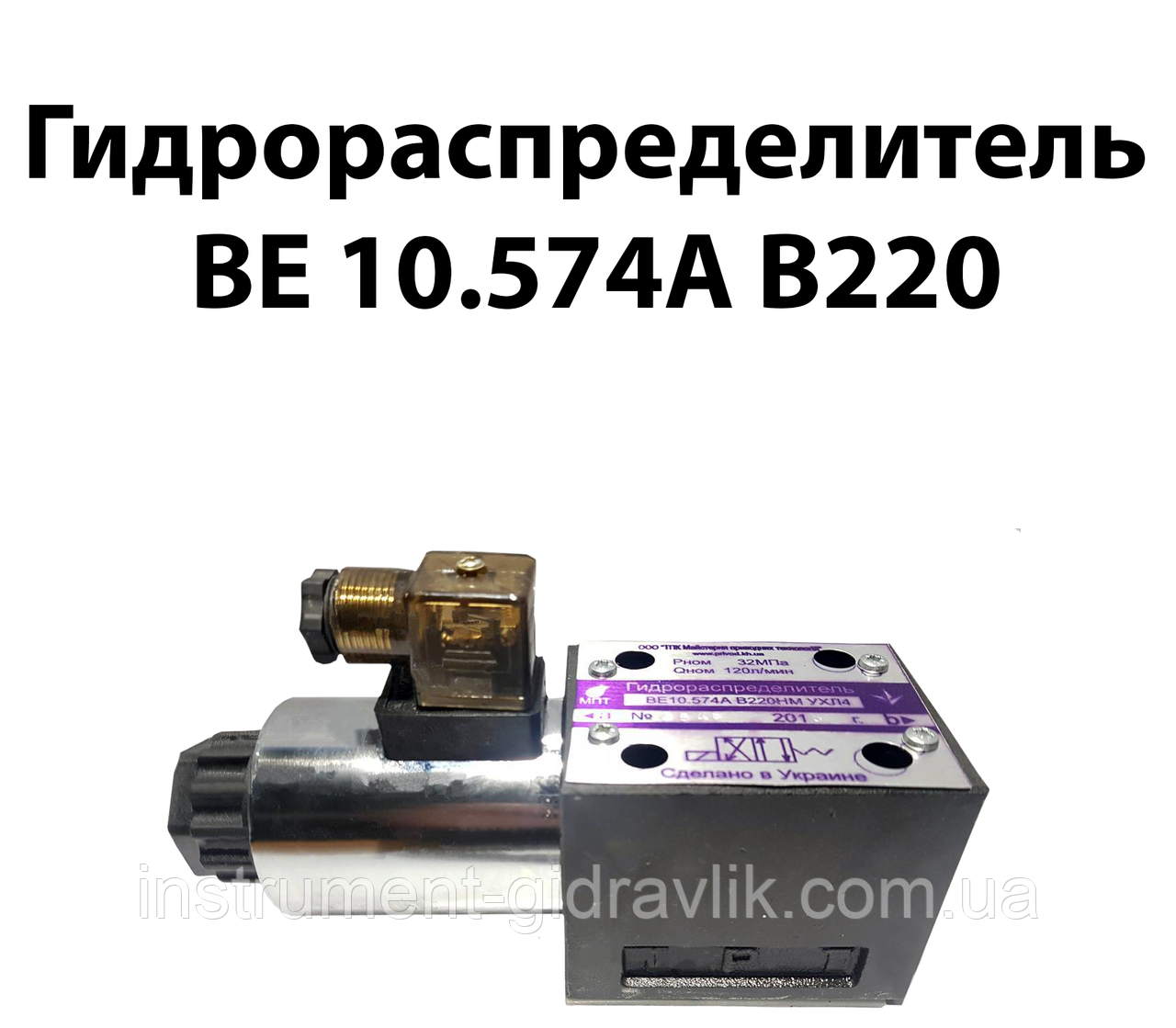

ГІДРОРАСПРЕДІЙНИЙ ВЕ 10.574А В220

• Гідророзподільники ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) з умовним проходом 10 мм є золотниковими гідророзподільниками з одностороннім електромагнітним керуванням (з однією котушкою).


• Магніт у одноагнітних гідророзподільників ВЕ10 розташований або з боку каналу А (гідросхеми 573, 574, 574А), або (як на фото зліва) з боку каналу В (гідросхеми 573Е, 574Е).


• Перемикні одним електромагнітним позолотниковим гідророзподільники ВЕ10 із пружинним поверненням керують пуском, зупинкою й напрямком руху потоку рідини.


• Основними елементами розподілювача ВЕ10 є: корпус (1), один або два електромагнітні (2), золотник (3) і одна або дві поворотні пружини (4).


• Якщо немає керівного сигналу золотник (3) утримується пружиною (4) у середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника (3) здійснюється від заповненого олією магніту (2).


• Умовою надійного спрацьовування магніту є заповнення його порожнин оливою.


• Магніт через штовхач (2) переміщує керівний золотник (3) з вихідного положення в задану позицію. Водночас забезпечується перетікання рідини за напрямами Р-А и В-Табо Р-В и А-Т.


• У разі знебарвленого магніту (2) золотушник (3) пружиною (4) переміщається у вихідне положення.

Характеристики
