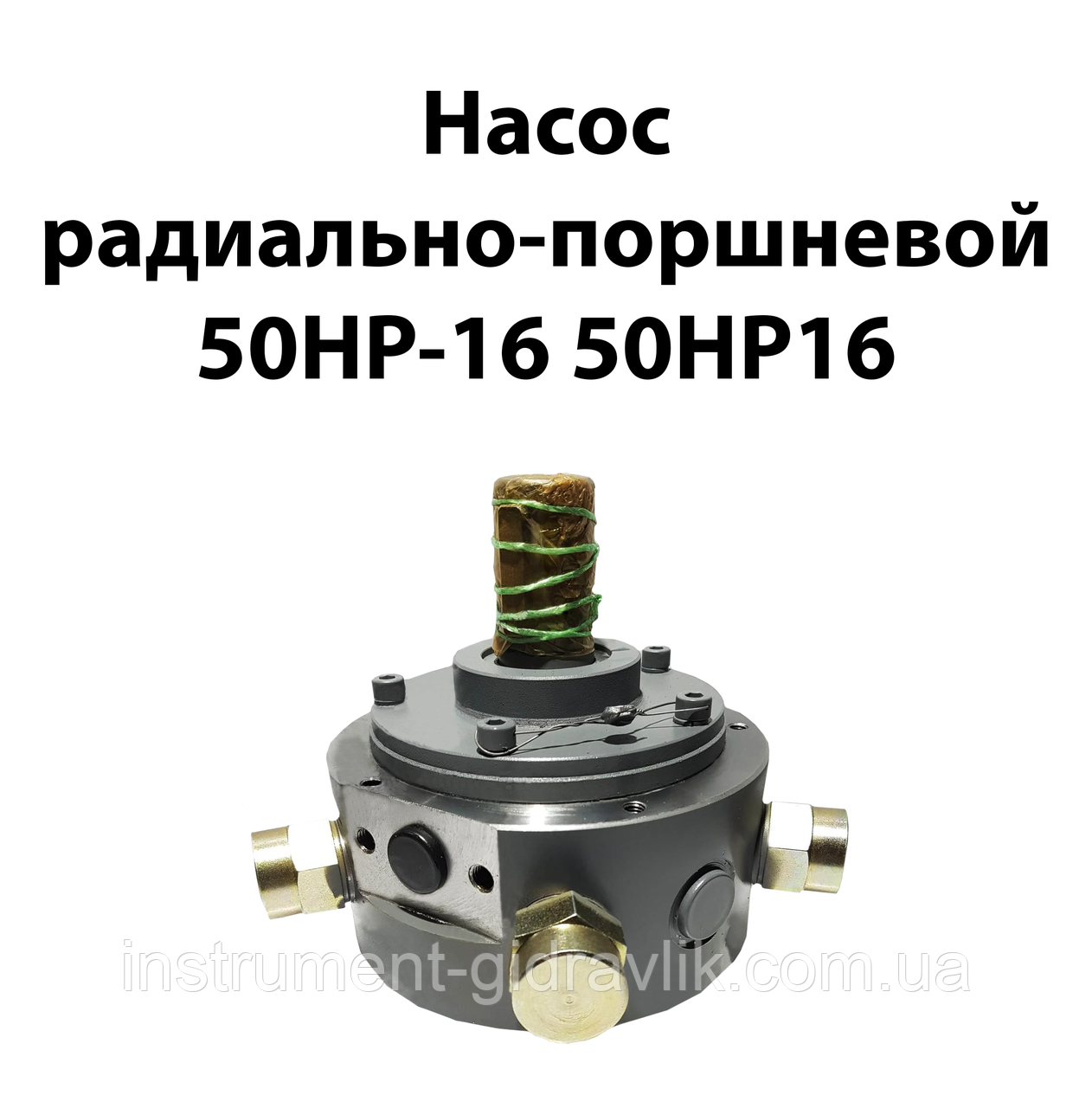

Насоси радіально-поршневі нерегульовані типу 50НР (50НР4, 50 НР6,3, 50НР8, 50НР10, 50НР14, 50НР16, 50НР32, 50НР63) і секційні типи 50НС (50НС4, 50НС6,3, 50НС8, 50НС10, 50НС14, 50НС16, 50НС32, 50НС63) з постійним за величиною і напрямком потоком рідини призначені для загального застосунку в гідроприводах, що відповідають вимогам ГОСТ 17411-91. Насоси 50HP — радіально-поршневі. Насоси 50HC — секційні (поршневий насос у зборі з пластинчастим насосом типу БГ12-42). Насоси виготовляються одновідвідні 50 НР і двовідвідвідні 50 НР.../2, секційні одновідвідні 50НС і секційні двовідвідні 50 НС.../2. Насоси 50HP забезпечують отримання одного або двох потоків робочої рідини тиском до 50 МПа, а насоси 50HC, крім того, ще одного подавання від пластинчастого насоса, БГ12-41А, БГ12-41Б) тиском до 2,5 МПа. Насоси 50 НР 4, 50 НР 6,3, 50 НР 14, 50 НР 16, 50 НР 32 призначені для роботи на мінеральних оливах в'язкістю від 21 до 265 мм2/с (сСт) за температури оливи від 10 до плюс 50 °C за температури довкілля від О °C до плюс 50 °C. Рекомендовані робочі рідини — мінеральні оливи типу ВНІ НП-403 ГОСТ 16728-78, ГП-30, ГП-38 і ГП-49 ТУ 38 101413-78. Номінальна тонкість фільтрації оливи: - 40 мкм для насосів типу 50 НР; — 25 мкм для насосів типу 50 НС. Клас чистоти робочої рідини 14 за ГОСТ 17216-71. Напрямок обертання насоса — праве (за годинниковою стрілкою, якщо дивитися з носка вала). Насоси можуть виготовлятися лівого обертання. Положення насосів під час роботи горизонтальне або вертикальне (носок вала вгору). Насоси з робочим об'ємом 500 см3 працюють тільки в горизонтальному положенні. |
Параметри насоса | 50НР-4 50НC-4 |
50НР-6,3 50НC-6,3 |
50НР-8 50НC-8 |
50НР-10 50НC-10 |
50НР-14 50НС-14 |
50НР-16 50НС-16 |
50НР-32 50НС-32 |
50НР-63 50НC-63 |
Кількість відводів | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Ном. подавання радіально-поршневого насоса, л/хв | 5,5 | 8,6 | 11 | 13,2 | 19,3 | 22 | 44,1 | 80 |
Частота обертання, об/хв, номінальна | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Частота обертання, об/хв, максимальна | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
Частота обертання, об/хв, мінімальна | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Тиск на виході ном. / макс., МПа | 50 / 63 | 50 / 63 | 50 / 63 | 50 / 63 | 50 / 63 | 50 / 63 | 50 / 63 | 50 / 63 |
Тиск на вході, МПа, мінімальний | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 |
Тиск на вході, МПа, максимальний | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 |
Коефіцієнт подавання, не менш ніж | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,91 |
Маса насоса (без робочої рідини) 50НР/50 НС, кг | 19 / 23,5 | 19 / 23,5 | 24 / 28,5 | 33 / 37,5 | 33 / 37,5 | 39 / 43,5 | 39 / 43,5 | 77 / 81,5 |
Найменування параметрів | Насос 50НР8/2 Насос 50НC8/2 |
Насос 50НР32/2 Насос 50НС32/2 |
Насос 50НР63/2 Насос 50НC63/2 |
Кількість відводів | 2 | 2 | 2 |
Номінальне подавання: радіально-поршневого насоса/ одного відведення насоса/пластчастого насоса, л/хв | 11 / 5,5 / 17,5 | 44,1 / 22 / 17,5 | - |
Частота обертання, об/хв, номінальна | 1500 | 1500 | 1500 |
Частота обертання, об/хв, максимальна | 1800 | 1800 | 1800 |
Частота обертання, об/хв, мінімальна | 300 | 300 | 300 |
Тиск на виході: радіально-поршневого насоса ном. / макс. ⁇ пластинчастого насоса мін./ макс., МПа | 50 / 63 | 2,5 / 6,3 | 50 / 63 | 2,5 / 6,3 | 50 / 63 | 2,5 / 6,3 |
Тиск на вході, МПа, мінімальний | -0,02 | -0,02 | -0,02 |
Тиск на вході, МПа, максимальний | +0,05 | +0,05 | +0,05 |
Коефіцієнт подавання, не менш ніж | 0,93 | 0,93 | 0,91 |
Маса насоса (без робочої рідини) 50НР/50 НС, кг | 24 / 28,5 | 39 / 43,5 | 77 / 81,5 |
Найменування насоса 50 НР, 50 НС | Аналог |
Насос 50 HP 4 | Насос НПР 4/50 |
Насос 50 HP16 | Насос НПР 16/50 |
Насос 50 HP32 | Насос НПР 32/50 |
Насос 50 НР32/2 | Насос НПР16х16/50 |
Насос 50 HС 4 | Насос НПР 4/50 |
Насос 50 HС 16 | Насос НПР 16/50 |
Насос 50 HС 32 | Насос НПР 32/50 |
Насос 50 НС 32/2 | Насос НПР16х16/50 |
50 Н | Р | 32 | / | 2 | 8 | ![]() |
К | ![]() |
Л ПО4 | ||||
Напрямок обертання вала: |
|||||||||||||
![]() |
|||||||||||||
Виконування за типом встановлення: |
|||||||||||||
![]() |
|||||||||||||
Об'єм пластинчастого насоса (тільки для насоса 50 НС): |
|||||||||||||
![]() |
|||||||||||||
Кількість відводів: |
|||||||||||||
![]() |
|||||||||||||
Робочий об'єм поршневого насоса: |
|||||||||||||
![]() |
|||||||||||||
Тип агрегату: |
|||||||||||||
![]() |
|||||||||||||
Насос на номінальний тиск 50 МПа |
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Вага | 33 кг |
Максимальна частота обертання валу | 1500 об/хв |
Користувальницькі характеристики | |
Виробник | Гдропривод |
