1 500 ₴

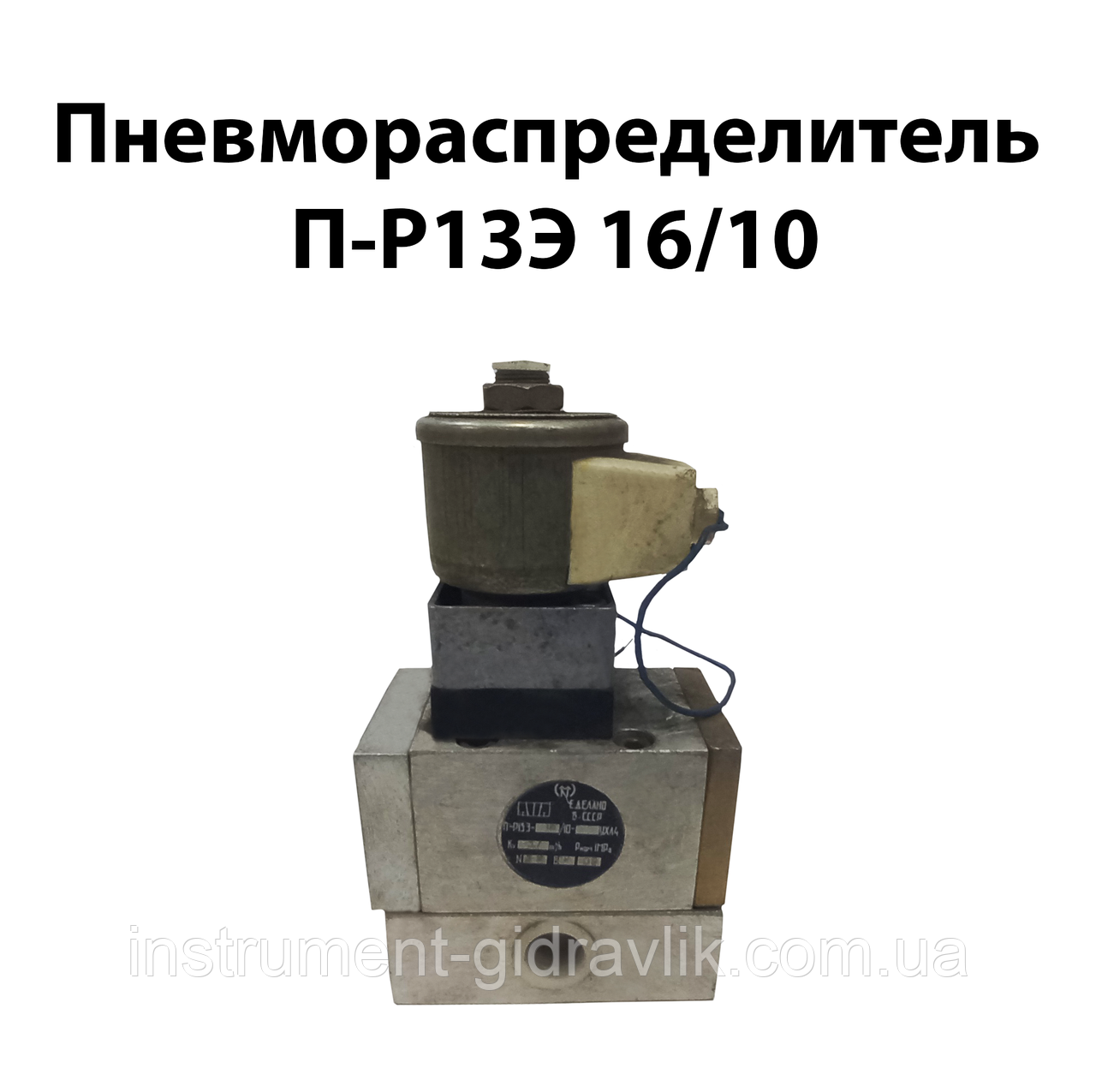

Пневморозподільник П-Р13Е 16/10
Пневморозподільники П-Р13Е-..., трилінійні, з умовним проходом 12; 16; 20; 25; 32 і 40 мм з однобічним електропневматичним керуванням і пружинним поверненням призначені для комутації пневмотичних сигналів у пневмоприводах різного призначення та розраховані на роботу з циліндрами великих діаметрів (до 250 мм), забезпечуючи високі швидкості переміщення штока циліндра.
Пневморозподільники П-Р13Е-... призначені для роботи на стиснутому повітрі, очищеному не грубше 10 класу за ГОСТом 17433 і вмісту розпиленої олії.
Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150.
| Параметри | Типорозміри | ||||||||
| П-Р13Е-12/10 | П-Р16Е-12/10 | П-Р13Е-16/10-01 | П-Р13Е-20/10 | П-Р13Е-25/10 | П-Р13Е-25/10-01 | П-Р13Е-32/10 | П-Р13Е-40/10 | П-Р13Э-40/10-01 | |
| 1. Умовний прохід, мм | 12 | 16 | 16 | 20 | 25 | 25 | 32 | 40 | 40 |
| 2.Номальний тиск, МПа | 1.0 | ||||||||
| 3. Мінімальний робочий тиск, МПа, не більш ніж | 0.25 | ||||||||
| 4. Мінімальний тиск керування, МПа, не більш ніж | 0.2 | ||||||||
| 5.Пропускна здатність, Kv*, м/год, не менш ніж | 3.7 | 3.7 | 3.7 | 9.3 | 9.3 | 9.3 | 15.0 | 15.0 | 15.0 |
| 6. Час вмикання, с, не більш ніж | 0.04 | 0.04 | 0.004 | 0.05 | 0.05 | 0.05 | 0.09 | 0.09 | 0.09 |
| 7. Час вимкнення, с, не більш ніж | 0.06 | 0.06 | 0.06 | 0.07 | 0.07 | 0.07 | 0.13 | 0.13 | 0.13 |
| 8. Максимальна кількість спрацьовувань за хвилину, не менш ніж | 350 | 350 | 350 | 350 | 350 | 350 | 150 | 150 | 150 |
| 9. Номінальна напруга живлення, В - постійного струму - змінного струму частотою 50 Гц - змінного струму частотою 60 Гц |
12,24,48,110 12,24.36,48,110,220,380 110,220 |
||||||||
| 10. Номінальна споживана потужність, не більш ніж - постійного струму, Вт — змінного струму частотою 50 Гц, ВА — змінного струму частотою 60 Гц, ВА |
12 21 28 |
||||||||
| 11. Маса, кг, не більш ніж | 2.19 | 2.19 | 2.15 | 4.18 | 4.18 | 4.08 | 8.78 | 8.78 | 8.28 |
