Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1000 грн

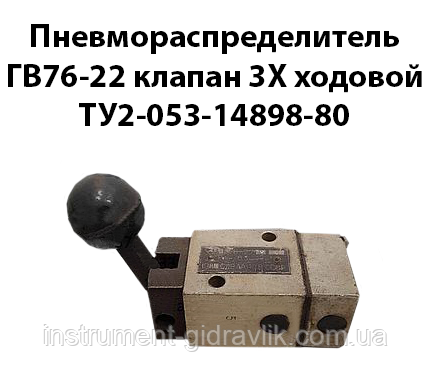

ГВ 76-22 ТУ2-053-1498-80
| Пневморозподільники В76-21М, В76-22М, В78-21М, В78-22М дво- і трилінійні з умовним проходом Ду=4мм и Ду= 6 мм призначені для зупинки (В78-2, АВ78-2, БВ78-2, ГВ78-2, ДВ78-2, КВ78-2) або зміни потоку стисненого повітря (В76-2, АВ76-2, БВ76-2, ГВ76-2, ДВ76-2, КВ76-2) у пневматичних приводах загального призначення. Приєднання: нарізні отвори в корпусі розподілювача. Конструкція розподільного пристрою: - циліндричний золотник (для всіх розподілювачів, крім КВ76 (78) — 21М; - клапанного типу (для розподілювачів КВ76(78) — 21М. |
|
| Робоче середовище для розподільників — стиснене повітря, тиском від 0,1 МПа до 1,0 МПа., очищене не грубіше 10 класу забрудненості за ГОСТ 17433, що містить розпилене мастило в'язкістю 10...35 мм2/с (сСт) за температури 50 °C. Кліматичні виготовлення УХЛ та О категорія розміщення 4 за ГОСТом 15150. Вібростійкість і віброміцність мають відповідати II ступеня жорсткості за ГОСТ 28988. Трилінійні пневморозподільники (клапани) В78-21М, В76-21В (крім КВ76-21М, КВ78-21М) можуть використовуватися як дволінійні (В78) водночас атмосферний канал (3) має бути заглушений. Пневморозподільники В76-21М, В76-22М, В78-21М, В78-22М можуть бути встановлені в будь-якому просторовому положенні та кріпляться двома гвинтами через отвори в корпусі. |
|
| ХХ | - | 7 | Х | - | 2 | ХМ | УХЛ4 | ||||
|
Кліматичне вироблення й категорія розміщення |
|||||||||||
 |
|||||||||||
|
Умовний прохід: 1 - 4 мм, 2 - 6 мм |
|||||||||||
 |
|||||||||||
|
Число позицій |
|||||||||||
 |
|||||||||||
|
Число ліній: 6 - дволінійний, 8 - трилінійний |
|||||||||||
 |
|||||||||||
|
|
|||||||||||
 |
|||||||||||
|
Тип керування: |
|||||||||||
| Основні | |
|---|---|
| З'єднання | Різьбове |
