2 000 ₴

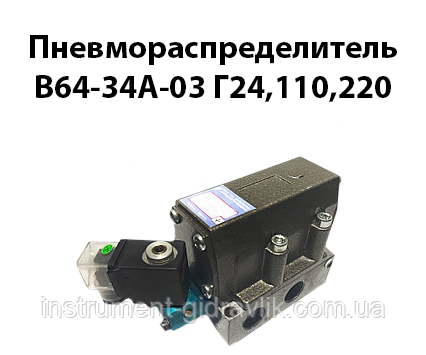

Пневморозподільник В64-34А 03 Г24,110,220
Пневморозподільники В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03А-03 з нарізним приєднанням до пневмоліній, чотирилінійні двопозиційні з одностороннім електрокеруванням, пружинним або пневматичним поверненням призначені для зміни напрямку руху потоків стисненого повітря в пневматичних приводах верстатів і станочного обладнання.
В розподілювачах цієї серії (В64) розподіл потоків стисненого повітря відбувається парою плоский золотнік-плита. Золотник із канавкою, перековуючись перекриває попарно наявні між собою отвори, які виведені на плоску поверхню плити та з'єднані з нарізними отворами для приєднання пневмоліній.
| Параметри | Норми для типорозмірів | |||||
| В63-13А | В63-14А | В63-33А | В63-34А | В63-15А | В63-25А | |
| Умовний прохід, мм | 10 | 16 | 10 | 16 | 20 | 20 |
| Приєднання до пневмолінійок | Нарізне | |||||
| Параметри нарізного приєднання | K 3/8" | K 1/2" | K 3/8" | K 1/2" | K 3/4" | K 3/4" |
| Номінальний/ мінімальний тиск, МПа | 0,63 / 0,25 | |||||
| Мінімальний тиск керування, МПа, не більш ніж | 0,16 | 0,16 | 0,25 | 0,25 | 0,16 | 0,1 + 0,5Рпіт |
| Пропускна здатність Кv, м3/хв, не менш ніж | 1,9 | 2,8 | 1,9 | 2,8 | 5,0 | 5,0 |
| Максимальна кількість спрацьовувань за хвилину | 250 | |||||
| Повний 90% — ресурс не менш ніж цикли | 10000 000 | |||||
| 90%-напрацювання розподілювача до відмови не менш ніж циклів | 2 500 000 | |||||
| Маса, кг | 1,45 | 1,45 | 1,4 | 1,4 | 2,5 | 2,5 |
Розподільники В63-13А, В63-14А, В63-15А, В63-25А, В63-33А, В63-34А працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТом 17433-80 і вмісту розпиленої олії.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Вага | 1.6 кг |
| З'єднання | Різьбове |
| Користувальницькі характеристики | |
| Виробник | Майстерня приводних тенологій |
| Тип з'єднання | 1/2 |
