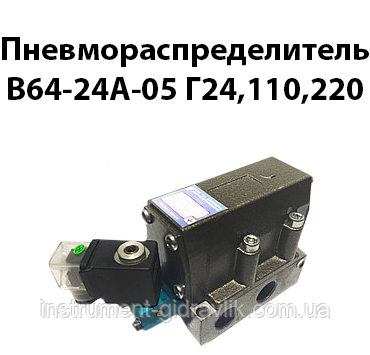

Пневморозподільник В64-24А-05 Г24,110,220 від виробника!
Пневморозподільники В64-24А-05, В64-25А-05, В64-34А-05 стикового приєднання, чотирилінійні двопозиційні з електропневматичним одностороннім керуванням, пружинним або пневматичним поверненням призначені для зміни потоків стисненого повітря в пневмоприводах загальнопромислового призначення (охочі можуть перейти до перегляду паспорта В64-14А-03-000 ПСна розподілювачі типу В64).
Приєднання пневмоліній у В64-25А-05, В64-24А-05, В64-34А-05 - стикове (індекс "05" у позначенні).
Розподільники В64-24А-05, В64-25А-05, В64-34А-05 стикового приєднання працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпиленої олії.
| Пневморозподільники стикового виконання для приєднання до пневмосистемі встановлюють на спеціальну плиту з робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями, що містяться в цековках основи. Пневморозподільники встановлюють на оброблену площину та закріплюють чотирма гвинтами. До комплекту постачання для розподільника B64-34A-05 (В64-24А-05) входять чотири гумові ущільнювальні кілець 022-025-19 ГОСТ 9833-73, а в комплект розподілювача B64-25A-05 також чотири ущільнювальні кільця, але більшого розміру: 028-032-25 |
| Параметри | Норми для типорозмірів | |||
| В64-34А-05 В64-24А-05 |
В64-25А-05 | |||
| Умовний прохід, мм | 16 | 20 | ||
| Номінальний/ мінімальний тиск, МПа | 0,63 / 0,25 | |||
| Пропускна здатність не менш ніж, Кv за ГОСТ14691-69, м3/год | 2,8 | 5,0 | ||
| Час спрацьовування за тиску 0,4 МПа не більш ніж, с | 0,1 | 0,2 | ||
| Каченята повітря з-під золотника за номінального тиску не більш ніж см3/хв | 500 | 1000 | ||
| Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/ змінного струму 60 Гц | 12,24,48,110 / 24,110,220,380 / 110,220 | |||
| Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/мінного струму 60 Гц, ВА | 7 / 9 / 12 | |||
| Маса пневморозподільникакг | 1,45 | 2,4 | ||
| В64 | - | 2 | 5А | - | 05 | УХЛ4 | 4 | ||||
|
Категорія розміщення за ГОСТ 15150 (4) |
|||||||||||
 |
|||||||||||
|
Кліматичне вироблення за ГОСТом 15150 (УХЛ, О) |
|||||||||||
 |
|||||||||||
|
Стиркове приєднання пневмоліній |
|||||||||||
 |
|||||||||||
|
Умовний прохід: 3 - 10 мм; 4 - 16 мм; 5 - 20 мм |
|||||||||||
 |
|||||||||||
|
Спосіб керування: 1 - двостороннє керування; 2 — одностороннє керування й пневматичне повернення; 3 — одностороннє керування і пружинне повернення |
|||||||||||
 |
|||||||||||
|
Пневморозподільник з електропневматичним керуванням |
|||||||||||
| Позначення | А5 | А6 | А7 | А8 | А9 | А10 | А11 | А12 | d | d2 | D1 | D2 | h | B | В1 | H | H3 | L | L1 |
| В64-25А-05 | 117 | 77 | 20 | 42 | 18 | 52,5 | 102,5 | 16 | 9 | 9 | 32 | 21 | 1,75 | 90 | 95 | 93 | 22 | 180,5 | 130 |
| В64-24А-05 В64-34А-05 |
91 | 59 | 16 | 33 | 14 | 42,5 | 80,5 | 12 | 7 | 7 | 25 | 16 | 1,3 | 72 | 86 | 78 | 17 | 155,5 | 104 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Максимальний робочий тиск | 1 МПа |
| Вага | 1.5 кг |
| Користувальницькі характеристики | |
| Виробник | Майстерня Приводних Технологій |
