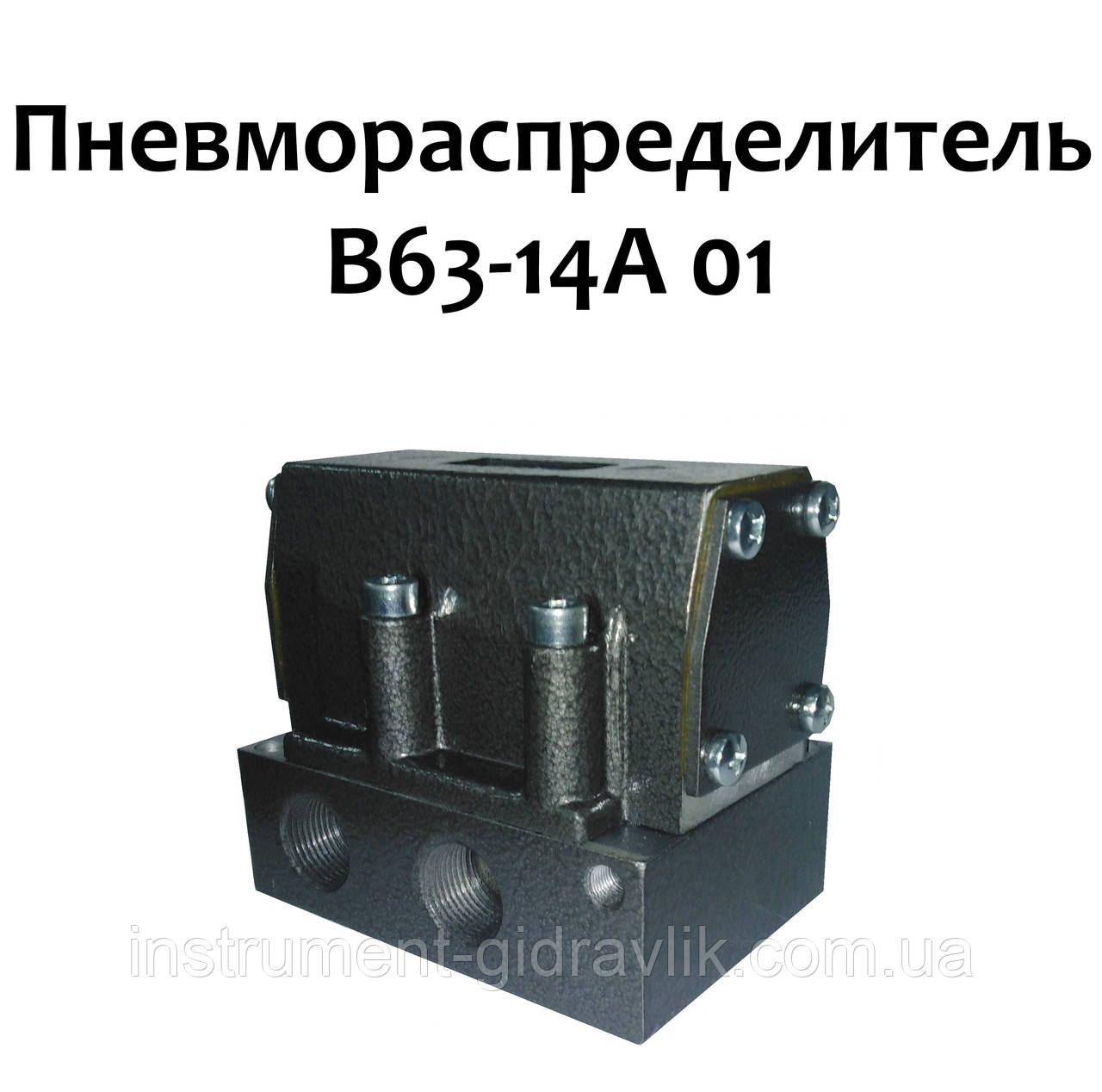

Пневморозподілювач В63-14А 01

Пневморозподілювач В63-14А 01

 Пневморозподільники В64-24А-05, В64-25А-05, В64-34А-05 стикового приєднання, четырехлинейные двопозиційні з електропневматичним одностороннім управлінням, пружинним або пневматичним поверненням призначені для зміни потоків стисненого повітря у пневмоприводах загальнопромислового призначення (бажаючі можуть перейти до перегляду паспорта В64-14А-03-000 ПСна розподільники типу В64).
Приєднання пневмолиний у В64-25А-05, В64-24А-05, В64-34А-05 - стикове (індекс "05" в позначенні).
   Розподільники В64-24А-05, В64-25А-05, В64-34А-05 стикового приєднання працюють на стислому повітрі, очищеному не грубіше 10 класу забрудненості по ГОСТ 17433-80 і містить розпорошену масло.

• Пневморозподільники В64 з одним пілотним клапаном (електромагнітом) стикового виконання розрізняються:
• В64-24А-05, В64-25А-05 - одностороннє електромагнітне управління і пневматичний повернення золотника.
• В64-34А-05 - одностороннє електромагнітне управління і пружинне повернення золотника

• Пневморозподільники стикового виконання для приєднання до пневматичній системі встановлюють на спеціальну плиту з виконаними в ній робочими каналами. Ущільнення робочих каналів забезпечується гумовими кільцями, які перебувають у цековках підстави. Пневморозподільники встановлюють на оброблену площину і закріплюють чотирма гвинтами. В комплект поставки для розподільника B64-34A-05 (В64-24А-05) входять чотири гумових ущільнювальних кілець 022-025-19 ГОСТ 9833-73, а в комплект розподільника B64-25A-05 також чотири ущільнювальних кільця, але більшого розміру: 028-032-25

  Основные характеристики пневмораспределителей В64-24А-05, В64-25А-05, В64-34А-05

  Параметр	Нормы для типоразмеров
  	В64-34А-05 В64-24А-05	В64-25А-05
  Условный проход, мм	16	20
  Номинальное / минимальное давление, МПа	0,63 / 0,25
  Пропускная способность не менее, Кv по ГОСТ14691-69, м³/ч	2,8	5,0
  Время срабатывания при давлении 0,4 МПа не более, с	0,1	0,2
  Утечки воздуха из-под золотника при номинальном давлении не более, см³/мин	500	1000
  Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц	12,24,48,110 / 24,110,220,380 / 110,220
  Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА	7 / 9 / 12
  Масса пневмораспределителя, кг	1,45	2,4

  Структура условного обозначения пневмораспределителей В64-24А-05, В64-25А-05, В64-34А-05

  В64	-	2		5А	-	05		УХЛ4		4
  										Категория размещения по ГОСТ 15150 (4)
  								Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
  						Стыковое присоединение пневмолиний
  				Условный проход: 3 - 10 мм; 4 - 16 мм; 5 - 20 мм
  		Способ управления: 1 - двухстороннее управление; 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат
  Пневморозподілювач з електропневматичним управлінням

  Габаритні і приєднувальні розміри пневмораспределителей В64-24А-05, В64-25А-05, В64-34А-05



  Позначення	А5	А6	А7	А8	А9	А10	А11	А12	d	d2	D1	D2	h	B	В1	H	H3	L	L1
  В64-25А-05	117	77	20	42	18	52,5	102,5	16	9	9	32	21	1,75	90	95	93	22	180,5	130
  В64-24А-05 В64-34А-05	91	59	16	33	14	42,5	80,5	12	7	7	25	16	1,3	72	86	78	17	155,5	104
