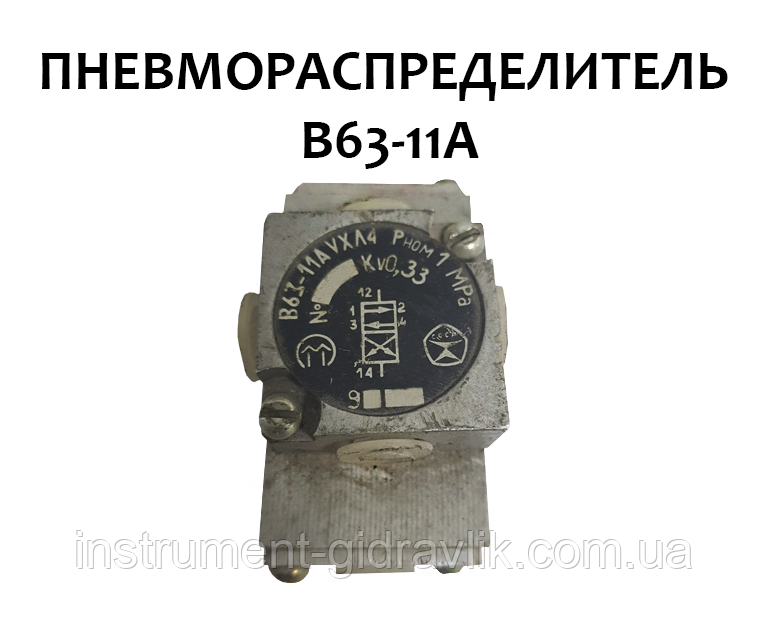

Пневморозподільники В63-11А, В74-21А, В79-11А чотирилінійні з пневматичним, механозневматичним і механічним керуванням застосовуються для зміни напрямку руху потоку стисненого повітря в пневматичних приводах загальнопромислового призначення.
Функціональна схема
пневморозподільників цього типу — двопозиційні чотирилінійні:
-
пневморозподільник В63-11А з двостороннім пневматичним керуванням;
-
пневморозподільник В74-21А з бутовим одностороннім керуванням (штовхач із роликом) і пневматичним поверненням;
-
пневморозподільник В79-11А з одностороннім бутовим керуванням із малим зусиллям (важіль) і пружинним поверненням.
Конструкція розподільного пристрою — плоский золотник. Цей золотушник може бути в одному з крайніх положень. Приєднання до пневмоліній конічне нарізне 1/8 дюйма (
нарізні отвори в плиті, труби в сторони).
Пневморозподільники В63-11, В74-21, В79-11 сконструйовані для роботи на стиснутому повітрі тиском від 1 до 10 барів (або, що одне й те саме — 0,1...1 МПа). Стиснене повітря має бути очищене не грубіше 10 класу по
ГОСТ 17433 і містити розпилену олію (
для розпилення олії в стиснене повітря рекомендується застосовувати оливорозпилювач 121-16) в'язкістю 10-35 сантистокс за температури 50 за Цельсієм із концентрацією 2-4 краплі на 1 м3 стисненого повітря, зробленого до вимог умов
ГОСТ 12449.
Не забороняється робота пневморозподільників цього типу на стиснутому повітрі, що не містить розпиленої олії, але в цьому разі термін експлуатації пневморозподільника скорочується.
Помітки до монтажу пневморозподільників:
під час встановлення
пневморозподільника В7421А необхідно забезпечити повний хід ролика (приблизно 6 мм);
для
пневморозподільника В7911А - у межах 2,5...7,5 мм
