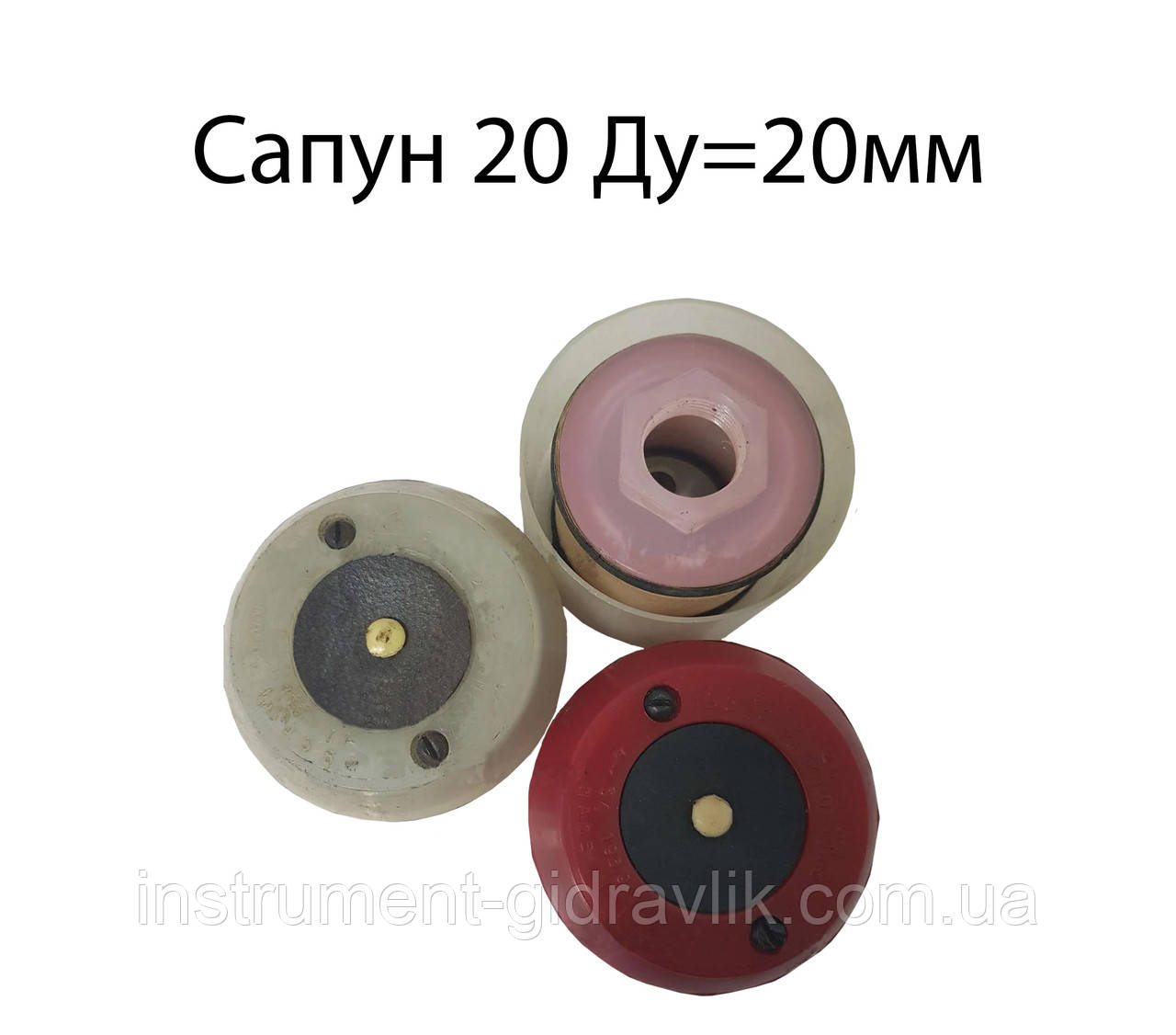

Сапун 20 Ду=20 мм
Призначення
Сапуни 10, 16, 20 призначені для очищення від пилу повітря, що циркулює в просторі над рівнем оливи в гідробаках.
Найбільший поширення отримав фільтр Сапун-20
Пристрій
Сапун складається з корпусу з розміщеним на його зовнішній поверхні фільтроелементом і кожуха.
У разі зниження рівня оливи в баку в ньому створюється розрядження, і повітря з атмосфери, проходячи через фільтроелемент, очищається від механічних забруднень і потрапляє в бак.
У разі підвищення рівня оливи в баку витісненене з нього повітря виходить в атмосферу.
Сапун встановлюється на спеціальному нарізному патрубці бака.
Установлене найменування Сапун 20 — фільтр повітряний Г45-22.
Параметри | Значення для справ | ||
Сапун 10 | Сапун 16 | Сапун 20 | |
Умовний прохід, мм | 10 | 16 | 20 |
Витрата за номінального перепаду тисків, м3/хв (дм3/с, не менш ніж | 0,025 (0,4) | 0,1 (1,7) | 0,5 (8,0) |
Номінальна тонкість фільтрації, мкм | 10 | 10 | 25 |
Номінальний перепад тиску у разі витрати, МПа | 0,001 | ||
Габаритні розміри сапуна, мм: -H -D -S |
30 50 24-0,28 |
50 60 27-0,32 |
60 80 32-0,32 |
Приєднання | М16х1,5 | М20х1,5 | М24х1,5 |
