8 000 ₴

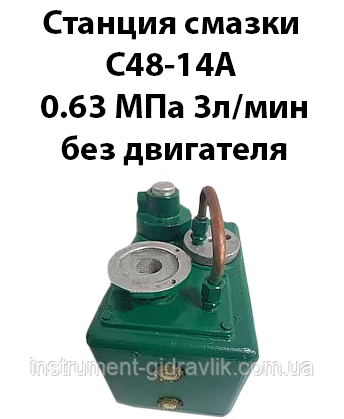

Станція мастила С48-14А 0,63 МПа 3 л/хв бак = 10 л без двигуна
| НАЗНАЧЕНИЕ Мастильні станції С48-14М, С48-12, С48-12М, С48-11М слугують для нагнітання відфільтрованих олій у мастильні системи верстатного обладнання та інших машин. Станції С48-14(М), С48-12(М)... працюють на фільтрованому рідкому мастильному матеріалі, кінематична в'язкість якого 10-200 сС за температури від +5 до +50 °C, і температури довкілля від 1 до 40 °C. Клас чистоти мастильного матеріалу не нижчий за 14. Кліматичне виконання й категорія розміщення станцій С48-: - призначених для країн із помірним кліматом УХЛ4; — для країн із тропічним кліматом — О4.1. ТЕХНІЧНІ ДАНІ Основні технічні параметри станцій С48-11М, С48-12М, С48-13М, С48-14М під час роботи їх на чистій мінеральній олії, кінематична в'язкість якого 100 см і температура +20...+25 °C наведені в таблиці нижче. Габаритні та приєднувальні розміри мастильних станцій С48-1...М наведені на креслення зліва. УСТРІЙНІСТЬ І РОБОТА Мастильна станція типу С48-1...М містить насосну установку, зроблену на базі шестерного насоса 1 (див. креслення сліва) з фланцовим електродвигуном 2, фільтр тонкого очищення 3 з запобіжним клапаном 4, встановленим на напірній лінії насоса; резервуар 5, забезпечений корком 6 для зливу мастильного матеріалу та покажчиками рівня оливи 7, заливний фільтр 8. Для заземлення станції на електродвигуні передбачений болт заземлення 9.
|
||||||
| Параметри | Норма для виконання | |||
| Станція С48-11М | Станція С48-12М | Станція С48-13М | Станція С48-14М | |
| Тиск нагнітання номінальне/ максимальне (тиск налаштування запобіжного клапана), МПа | 0,63 / 0,80 | |||
| Номінальне подавання (у разі частоти обертання валу двигуна 3000 об./хв і кінематичної в'язкості робочої рідини 100...110 сСт), л/хв | 0,63 | 1,25 | 1,85 | 3,0 |
| Потужність електродвигуна, кВт | 0,09 | 0,12 | ||
| Коефіцієнт подавання не менш ніж | 0,5 | 0,6 | 0,7 | 0,8 |
| Тонкість фільтрації оливи на виході з станції, мкм | 40 | |||
| Номінальна місткість резервуара, л | 10 | |||
| Маса станції (без мастильного матеріалу) не більш ніж кг | 12,5 | 13 | ||
