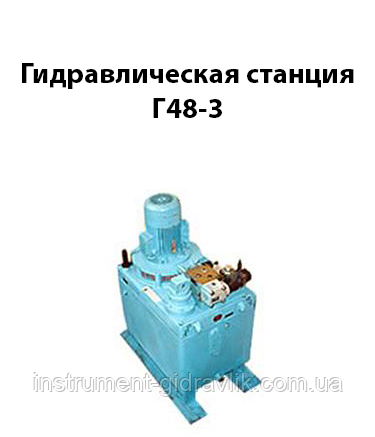

Гідравлічна станція Г48-3
Встановки насосні Г48-1, Г48-2, Г48-3, Г48-4
Призначені для живлення гідроприводів металорізальних верстатів та ін. машин, що забезпечують захист гідросистем від перевантажень, охолодження й фільтрацію робочої рідини, запобігають зливу оливи з гідросистем обладнання під час зупинки. Місткість бака — 63 дм3. Установки виготовляються з частковою діагностикою (індикатор забрудненості фільтра, реле тиску). Установки комплектуються насосами НПл на тиск 6,3 МПа з правим обертанням, частота обертання — 1500 об/хв. Є вироблення з ел. двигуном 960 об/хв для режимів роботи, що забезпечують теплообмін. Встановлення можуть комплектуватися ел. двигунами 4,0 і 5,5 кВТ і насосами НПЛ на тиск 16 МПа залежно від навантаження в гідросистемі.
Встановки насосні Г48-1...Г48-4 призначені для живлення гідроприводів металорізальних верстатів (зокрема верстатів зі ЧПК, станкових модулів і гнучких виробничих систем), а також для гідроприводів інших стаціонарних машин. Установки забезпечують нагнітання, охолодження й фільтрацію робочої рідини, захист гідросистем від перевантажень, а також запобігають зливу оливи з гідросистем, що обслуговуються агрегатами під час їхньої зупинки.
Місткість бака 63 дм3. Установки виготовляються з частковою діагностикою (електричний індикатор забрудненості фільтра та реле тиску). Встановки працюють на мінеральних оливах, очищених не грубіше 12 класу чистоти за ГОСТ17216-71 з кінематичною в'язкістю від 17 до 213 мм2/с (сСТ) і температурою від плюс 1 до плюс 45 °C.
Структура умовного позначення параметрів насосних типу Г48:
Х/Х |
- |
Х |
- |
Г48 |
- |
Х |
- |
Х |
- |
Х |
|
Х |
|
|
|
|
|
|
|
|
|
|
Виконання за частотою обертання: без індексу — 1500 об/хв; 1- 1000 об./хв; 2 – 1200 об/хв; 3 – 1800 об/хв. |
||
Категорія розміщення за ГОСТ 15150-69 |
||||||||||||
Кліматичне виконання за ГОСТ 15150-69: УХЛ – для районів з помірним і холодним кліматом; О — загальнокліматична (зокрема тропічна) |
||||||||||||
Типорозмір встановлення: 1 – з однопотоковим насосом; 2 — з двома незалежними потоками; 3 — з двопотоковим насосом, що перемикається за тиском. |
||||||||||||
Тип встановлення: Г48 |
||||||||||||
Виконання за потужністю приводного електродвигуна: 1,1; 2,2; 3; 4 кВт. |
||||||||||||
Номінальне подавання (для встановлення з двопотоковим насосом у формі дробів) |
Основні технічні характеристики параметрів Г48:
Модель |
Маса, кг, не більш ніж |
10-1,1 Г48-1 |
175 |
10-2,2 Г48-1 |
|
15-2,2 Г48-1 |
|
20-2,2 Г48-1 |
|
30-2,2 Г48-1 |
|
40-2,2 Г48-1 |
|
30-3 Г48-1 |
|
40-3 Г48-1 |
|
35-4 Г48-1Н |
230 |
40-4 Г40-1 |
175 |
10/10-2,2 Г48-2 |
180 |
10/15-2,2 Г48-2 |
|
10/20-2,2 Г48-2 |
|
10/30-2,2 Г48-2 |
|
10/40-2,2 Г48-2 |
|
15/15-2,2 Г48-2 |
|
15/20-2,2 Г48-2 |
|
15/30-2,2 Г48-2 |
|
15/15-3 Г48-2 |
|
15/20-3 Г48-2 |
|
15/30-3 Г48-2 |
|
15/40-3 Г48-2 |
|
20/20-3 Г48-2 |
|
20/30-3 Г48-2 |
|
10/10-2,2 Г48-3 |
185 |
10/15-2,2 Г48-3 |
|
10/20-2,2 Г48-3 |
|
10/30-2,2 Г48-3 |
|
15/15-2,2 Г48-3 |
|
15/20-2,2 Г48-3 |
|
15/30-2,2 Г48-3 |
|
10/40-3 Г48-3 |
|
15/15-3 Г48-3 |
|
15/20-3 Г48-3 |
|
15/30-3 Г48-3 |
|
15/40-3 Г48-3 |
|
20/20-3 Г48-3 |
|
20/30-3 Г48-3 |
|
10/20-3 Г48-4 |
220 |
15/30-4 Г48-4 |
235 |
20/40-5,5 Г48-4 |
245 |
1 0/40-5,5 (Яросл.) |
300 |
Приклад записування під час замовлення насосного встановлення з двома незалежними потоками 10 і 20 л/хв, електродвигуном потужністю 2,2 кВт (частота обертання 1500 об/хв) для районів із помірним і холодним кліматом, категорія розміщення — 4.
Насосна установка 10/20-2.2Г48-2 — УХЛ4
Можливі варіанти маркування параметрів насосних Г48:
