1 200 ₴

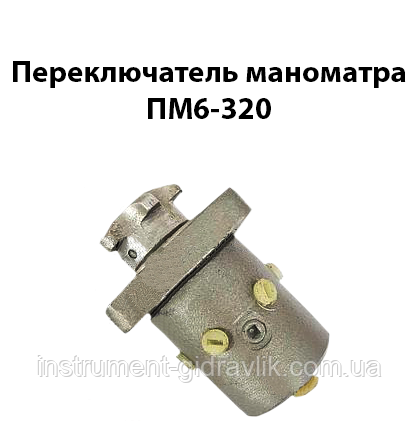

Перемикач манометра ПМ 6-320
| призначені для застосування в гідросистемах верстатів та інших машин для послідовного під'єднання манометра до порожнин, у яких необхідно заміряти тиск із подальшим його розвантаженням у зливну магістраль. Додаткова інформація: манометри (під'єднуються до перемикача манометрів) призначені для випробувань, поверання та настроювання приладів регулювання тиску в гідросистемах, а також для вимірювань у межах встановленої похибки надлишкового тиску робочої рідини. Перемикачі манометрів ПМ2-320 и ПМ6-320 на номінальний тиск 32 МПа знайшли широке застосування в машинобудівній галузях, у галузях автомобіля та тракторобудуванні. Перемикачі манометрів використовуються в гідравлічних системах вимірювання та регулювання тиску робочої рідини (зазвичай, це індустріальні оливи). Перемикач манометрів ПМ2-2-320 (описання та фото) Перемикач манометрів ПМ6-320 (описання та фото) Перемикачі манометрів ПМ2, ПМ6 мають такі конструктивні виготовлення: 1. Після приєднання: - нарізне: ПМ2.1-320 – з кріпленням на торцевій площині; ПМ2.2-320 – з кріпленням на бічній площині; ПМ6-320 - з фланцевим кріпленням; - стикове: ПМ2.1-С320 – з кріпленням на торцевій площині; ПМ2.2-С320 – з кріпленням на бічній площині; ПМ6-С320 - з кріпленням на вертикальній або горизонтальній площині; 2. За кількістю точок вимірювання тиску: ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320, ПМ2-2-С320 — двоточкові; ПМ6-320, ПМ6-С320 — шеститочкові. 3. Кліматичне виготовлення: УХЛ4 – для районів із помірним кліматом; О.4 — для районів із тропічним кліматом. |
|
| Перемикачі ПМ-2-1-320, ПМ-2-2-320, ПМ-2-1-С320, ПМ-2-С320, ПМ-6-320, ПМ-6-С320 працюють на мінеральних оливах із тонкістю фільтрації 25 мкм, в'язкістю від 10 до 400 cС, за температури робочої рідини від +10 до +70 °C і температури довкілля від +1 до 55 °C. | |
| Позначення | Приєднання | Ном. тиск настроювання, МПа | Сила керування, Н | Кількість точок вимірювання | Тип кріплення | Маса, кг | Габаритні розміри, мм |
| Перемикач манометрів ПМ2-1-320 (аналог застарілого ЗМ2-1-320) |
К 1/8" | 32 | 60 | 2 | Торцеве | 1,35 | 73x60x60 |
| Перемикач манометрів ПМ2-2-320 (аналог застарілого ЗМ2-2-320) |
2 | Бічне | 1,35 | 73x60x60 | |||
| Перемикач манометрів ПМ6-320 (аналог застарілого ЗМ6-320) |
6 | Фланцове | 1,5 | 101x70x70 | |||
| Перемикач манометрів ПМ2-1-С320 (аналог застарілого ЗМ2-1-С320) |
Стиркове | 2 | Торцеве | 1,35 | 73x60x60 | ||
| Перемикач манометрів ПМ2-2-С320 (аналог застарілого ЗМ2-2-С320) |
2 | Бічне | 1,35 | 73x60x60 | |||
| Перемикач манометрів ПМ6-С320 (аналог застарілого ЗМ6-320) |
6 | З кріпленням на вертикальній або горизонтальній площині | 1,5 | 101x70x70 |
