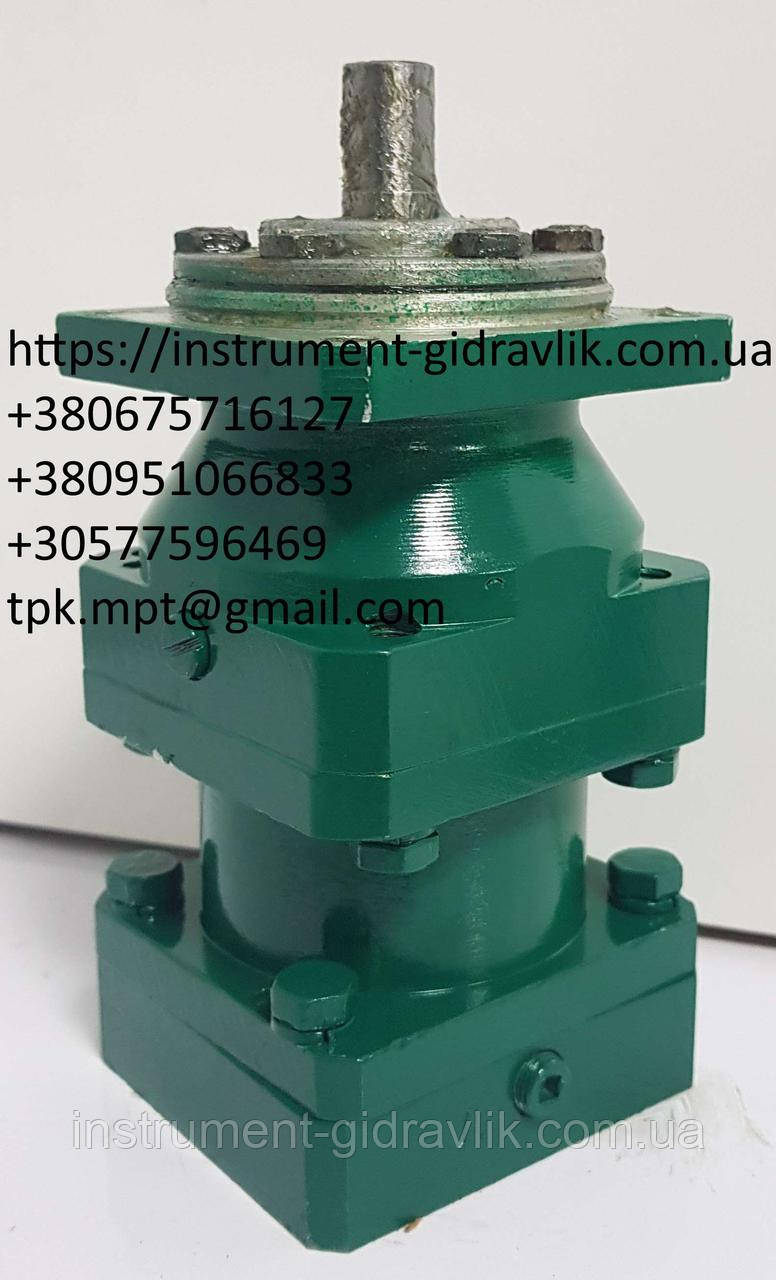

Гідромотор Г15-24Н Рном=6,3 МРа 68 Нм

Гідромотор Г15-24Н Рном=6,3 МРа 68 Нм

Гідромотори Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р належать до групи гідромоторів аксіально-поршневого типу та призначені для безступеневого регулювання швидкостей, а також для роботи в приводах, що стежать і в системах, де потрібні реверсивні, часті ввімкнення, автоматичне та дистанційне керування. Залежно від робочого об'єму гідромотори Г15-2.Р мають п'ять типорозмірів. Гідромотори Г15-2.Р експлуатуються на мінеральній олії в'язкістю від 10 до 220 мм2/с за t олії від 10 до 60 °C і за t довкілля від 0 до 45 °C.
     Раніше гідромотори випускалися під маркою Г15-2.Н, гідромотори марки Г15-.Р є їх удосконаленою конструкцією.

Пристрій і принцип дії аксіально-поршневого гідромотора Г15-2.Р

     Гідромотор Г15-2.Р (см. малюнок нижче) складається з ротора (3) з поршнями (6), барабана (2) зі штовхачами (7), корпусу (1), радіально-постійного кулькопідшипника (8), вала (9), корпусу (4) й опорного диска (5).
     Поступна в гідромотор мінеральна олива діє на поршні, унаслідок чого штовхачі висуваються й підтискаються до кулькопідшипника. Під дією тангеціальних сил штовхателі обертаються разом із барабаном, валом, ротором і поршнями. Під час надходження оливи через канал 1 (зм.ниж рис.габаритні розміри) вал гідромотора обертається за годинниковою стрілкою, у разі зміни напрямку потоку оливи відбувається реверсування гідромотора. Якщо знехтувати залежність ККД гідромотора від навантаження, то можна вважати, що момент, який розвиває гідромотор, пропорціональний тиску нагнітання.
     Олія з корпусу гідромотора відводиться через дренажну лінію. Під час експлуатації гідромотор має бути заповнений оливою вище середньої лінії, якщо гідромотор розміщений у вертикальному положенні, він має бути весь заповнений оливою, для цього відповідно потрібно приєднати дренажну лінію. Для захисту гідромотора від перевантажень у гідролінію необхідно монтувати запобіжний клапан.
