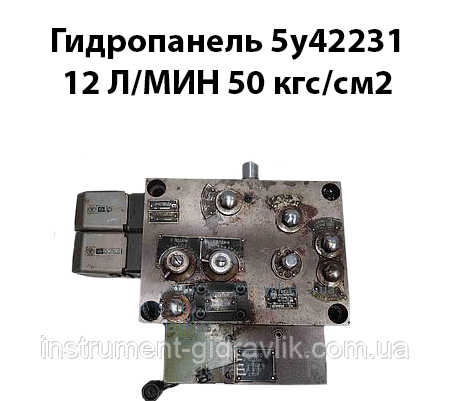

Гідропанель 5У422231 12 л/хв 50 кгс/см2

Гідропанель-подач 5У4222 (рис. 8) призначена для дистанційного керування гідравлічними самодійними силовими головками 2, 3 і 4-гo габаритів серії 5 В.

Р и с. 8. Гідропанель подавач 5У4222:

1 — запобіжний клапан насоса-подач; 2 — фільтр; 3 — дозувальний клапан; 4, 5 — розподілювачі керування; 6, 7 — дроселі; 8 — реле тиску; 9 — підпірний клапан; 10 — кришка; 11 — клапан протизаглушення; 12 — запобіжний клапан насоса швидких ходів

Гідропанель буває двох виконань: без реле тиску та з реле тиску. Гідропанель першого виконання встановлюють на силові головки, що працюють із поданням команди на швидкий відвід від кінцевого вимикача. Гідропанель другого виготовлення застосовується в разі потреби витримки силової головки на жорсткому упорі з подаванням команди на швидкий відвід від реле тиску. Гідропривод самодійних силових головок з гідропанеллю поач 5У4222 (рис. 9) працює за нижчеприведеним циклом.

Р и с. 9. Гідроконструктивна схема приводу силових головок із гідропанеллю подавач 5У4222:

1 — головний золотник; 2 — кінцевий вимикач; 3 — золотник реле тиску; 4, 5 — запобіжні клапани; 6 — фільтр; 7, 8 — електромагнітні; 9, 10 — насосы; 11 — поршень відведення фіксатора; 12 — фіксатор; 13 — кришка; 14 — важіль перемикання; 15 — дозувальний клапан; 16, 17 — дроселі; 18 — клапан протизаглушення; 19 — гідроциліндр; а, б — порожнини

Вихідне положення. Електромагніти 7, 8 зневоднені. Головний золотник 1розподілювача встановлений у положення «Стоп» (вкрай темніший за схемою). Олія, що нагнітається насосом 10 подав і насос 9 швидких ходів, зливається в бак через проточування головного золотника 1.

Швидке підведення. Під час натискання на кнопку керування спрацьовує електромагнітний 7. Масло от насоса 9 швидких ходів подається в порожнину б, переміщаючи головний золотник 1 вкрай верхня (по схемі) положення. Через проточування головного золотника олія від обох насосів надходить у штокову та поршневу порожнини гідроциліндру 19 головки. Оскільки площа поршня, а отже, і зусилля з боку штокової порожнини більше, ніж із боку поршневої порожнини, гідроциліндр із силовою головкою почне швидко переміщатися вправо (шток циліндра закріплений). Витіснявана зі штокової порожнини олія, з'єднуючись з олією, що нагнітається обома насосами, збільшує швидкість швидкого підведення головки.

Перше робоче подавання. Перехід із швидкого підведення на перше робоче подавання здійснюється від нерухомого бутового упору, який, піднімаючи вгору важіль перемикання 14, переміщує вправо фіксатор 12. Водночас головний золотник 1 опускається на наступний ступінь свого ступеневого кінця гребінки. Масло от насоса 9 швидких ходів зливається в бак, а від насоса 10подавання нагнітається через фільтр 6, що дозує клапан 15 і дросель 16 робоче подавання в поршневу порожнину циліндра 19. Відбувається робочий хід головки. Зі штокової порожнини циліндра 19 олива зливається в бак через клапан 18протидалення.

Друге робоче подавання. Другий упор натискає на важіль перемикання 14, який підіймає фіксатор 12 і опускає головний золотник1 на третій ступінь гребінки. Масло от насоса 10 подавач через фільтр 6, що дозує клапан 15, дроселі 16 и 17 і проточування головного золотника 1надходить у поршневу порожнину циліндра 19 і переміщує силову головку зі швидкістю другого робочого подавання.

Зупинок на нерухомому упорі (панель другого виконання). У разі зупинки головки на нерухомому упорі тиск оливи зростає й золотник 3 реле тиску зміщується вліво, натискаючи на кінцевий вимикач 2.

Швидке відведення. Команда на швидкий відвід подається путівниковим кінцевим вимикачем або кінцевим вимикачем 2 реле тиску. Під час увімкнення електромагнітна 8 отвода масло от насоса 9 швидких ходів надходить у порожнинуа, переміщаючи поршень 11 відведення фіксатора, а з ним і фіксатор 12 вправо до упору поршня в кришку 18. Головний золотник 1 опускається ще на один щабель. Олія від насосів через проточування головного золотника 1 нагнітається в штокову порожнину циліндра 19, а з поршневої порожнини зливається в бак.

Зупинок у вихідному положенні. Наприкінці швидкого відведення путівника встановлює фіксатор 12 в крайнє праве положення, головний золотник 1переміщається в крайнє нижнє положення й головка зупиняється у вихідному положенні.

Запобіжний клапан 4 насоса 9 Швидких ходів настроюється на тиск до 2,5 МПа, запобіжний клапан 5 насоса 10 — на тиск до5,0 МПа.

Можливі несправності в гідроприводі верстата з гідропанеллю.

Перед пошуканням несправностей треба перевірити та відрегулювати тиск у гідросистемі, для чого:

• а) затягнути до відмови реле тиску (для панелі другого виконання), під час робочого ходу головки встановити її на упор і налаштувати запобіжний клапан 1 насоса-підач на тиск, рівний 5МПа;
• б) у положенні «Швидке підведення» встановити головку на упор і регулювання запобіжного клапана 12 насоса швидких ходів встановити тиск у системі нагнітання цього насоса, рівний 1,5 - 2,5 МПа.
