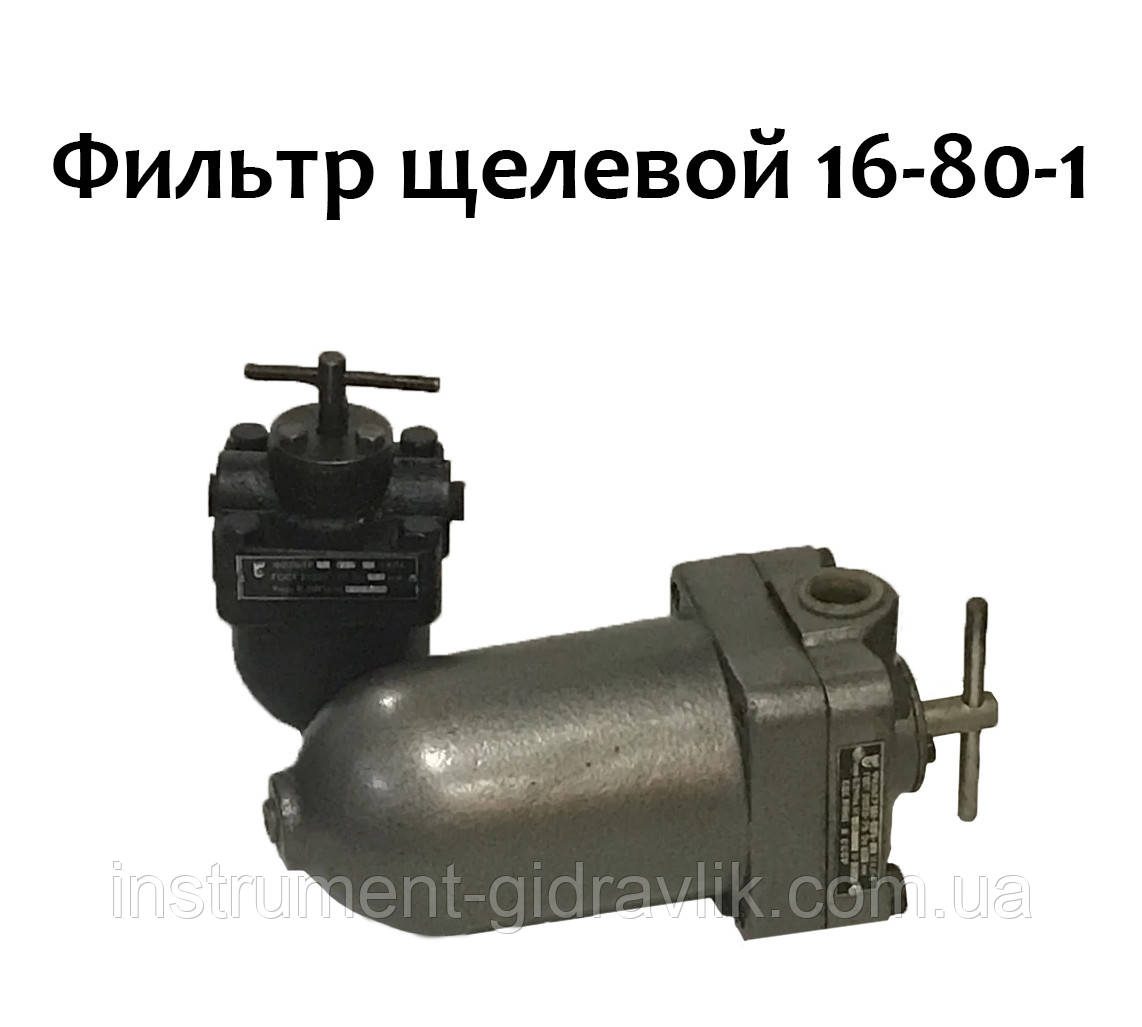

Фільтр щілинний 16-80-1

Фільтр щілинний 16-80-1

Старе маркування: 0,08Г41-12

Умовний прохід: 16 мм

Витрата: 16 літрів за хвилину

Фільтри щілинні призначені для попередньої фільтрації як мінеральних олив, так і мастильно-охолоджувальних рідин на олійній основі та встановлюються в гідравлічних і мастильних системах різних верстатів та інших машин. Фільтри лужні експлуатуються на мінеральних оливах із кінематичною в'язкістю від 7 до 600 мм.²/с (сСт) и t масла от 10⁰З до 55⁰С, за тиску в системі до 6,3 МПа та за t довкілля від -60⁰С до +50⁰С.

Залежно від способу монтажу фільтри щілинні мають такі типи виготовлення:
—1.-в корпусі з нарізним приєднанням, монтовані на трубопроводі;
—2. вбудовані, монтовані безпосередньо на корпусі механізму.

Принцип дії фільтрів щілинних із ручним очищенням полягає в такому:
Через вхідний отвір забруднена олія надходить у фільтр і проходить через фільтрувальну щілину, утворену завтовшки проміжної пластини. Відбувається очищення олії. Далі мінеральна олива потрапляє у внутрішню порожнину фільтрувального пакета та за каналами надходить на вихід, що міститься в кришці фільтра (для виконання 1) або через отвір у центрі шайбі (для виконання 2).
