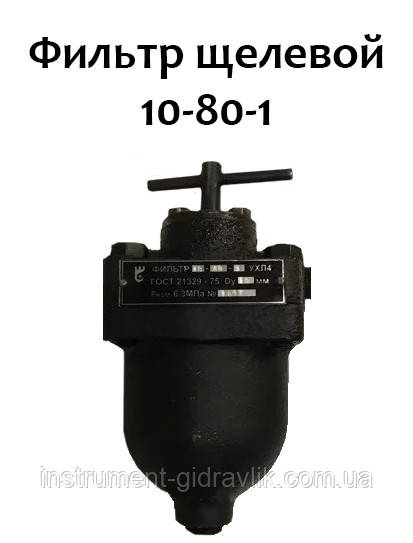

Старе маркування: 0,08Г41-11
Умовний прохід: 10 мм
Витрата: 10 літрів за хвилину
Фільтри щілинні призначені для попередньої фільтрації як мінеральних олив, так і мастильно-охолоджувальних рідин на олійній основі та встановлюються в гідравлічних і мастильних системах різних верстатів та інших машин. Фільтри лужні експлуатуються на мінеральних оливах із кінематичною в'язкістю від 7 до 600 мм.2/с (сСт) и t масла от 100З до 550С, за тиску в системі до 6,3 МПа та за t довкілля від -600С до +500С.
Залежно від способу монтажу фільтри щілинні мають такі типи виготовлення:
—1.-в корпусі з нарізним приєднанням, монтовані на трубопроводі;
—2. вбудовані, монтовані безпосередньо на корпусі механізму.
Принцип дії фільтрів щілинних із ручним очищенням полягає в такому:
Через вхідний отвір забруднена олія надходить у фільтр і проходить через фільтрувальну щілину, утворену завтовшки проміжної пластини. Відбувається очищення олії. Далі мінеральна олива потрапляє у внутрішню порожнину фільтрувального пакета та за каналами надходить на вихід, що міститься в кришці фільтра (для виконання 1) або через отвір у центрі шайбі (для виконання 2).
Основні | |
---|---|
Вага | 2 кг |
Гарантійний термін | 12 міс |
Максимальна робоча температура навколишнього середовища | 50 град. |
Мінімальна робоча температура навколишнього середовища | 50 град. |
Заміна фільтруючого елемента | Ні |
Мінімальний розмір уловлюваних частинок | 80 мкм |
Тип промислового фільтра у середовищі використання | Рідина |
Тип промислового фільтра для рідин | Механічний |
Максимальний робочий тиск | 6.3 МПа |
Матеріал корпусу промислового фільтра | Чавун |
