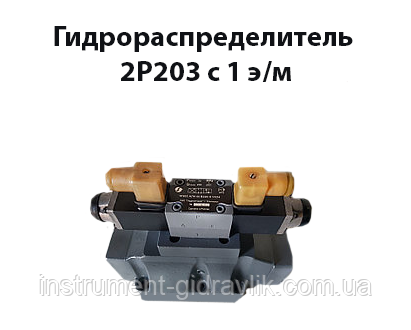

Гідророзподільник 2Р203 з 1 е/м

 Гідророзподільник 1Р203, 1Р202, 2Р203, 2Р202 золотникові чотирилінійні з електрогідравлічним керуванням призначені для зміни напрямку або пуску та зупинки потоку робочої рідини в гідросистемах.
     Гідророзподільник 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ по ТУ2-053-1846-87 на номінальному тиску 32 МПа та гідророзподільники 1Р202АЕ, 1Р202АЛ, 1Р202БЕ, 1Р202БЛ на 20 МПа мають електрогідравлічне керування (літера "А" позначає пружинне повернення золотника, "Б" — гідравлічне повернення золотистика; дивитися схему умовного позначення гідророзподільників 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ). Розподільники з електрогідравлічним керуванням IP203, IP202 конструктивно складаються з корпусу, золотника, кришок, пружин і пілотів з Dy = 6 мм.
     Гідророзподільник 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ на номінальному тиску 32 МПа та гідророзподільник 2Р202АЕ, 2Р202АЛ, 2Р202БЕ, 2Р202БЛ на 20 МПа мають також електрогідравлічне керування (літера "А" позначає пружинне повернення золотника, "Б" — гідравлічне повернення золотистика; дивитися схему умовного позначення гідророзподільників 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ). Конструкція розподілювачів 2P203, 2P202 аналогічна конструкції 1P203, 1P202, тільки пілоти Dy = 10 мм.
     У корпусі гідророзподільника методом лиття зроблені канали для під'єднання основних ліній (P, Т, А і В — дивись малюнок нижче), ліній керування (Х-підвод, Y-злив) і дренажної лінії L (тільки для трипозиційних розподілників з гідравлічним центруванням). Основні лінії пов'язані з п'ятьма кільцевими канавками через отвори під золотник, водночас зливні канавки в чотирилінійних апаратах з'єднані між собою, а в п'ятилінійних — виведені окремо (лінії Г і Г₁). Лінії X і Y можуть об'єднуватися з лініями Р і Т.
     З'єднання ліній Х-Р у гідророзподільниках 1Р203, 1Р202, 2Р203, 2Р202 можливо тільки у разі тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робоче тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа.
