Сигналізатори граничного рівня рідини ВС-541
Призначення та сфера застосування
Вібраційні сигналізатори граничного рівня типу ВС-541 призначені для контролю граничного рівня рідких матеріалів, що є в ємностях під атмосферним або надлишковим тиском. Температура матеріалу не має перевищувати 150оС.
|
|
Сигналізатор ВС-541 конструктивно виготовлений із камертонного перетворювача (вібраційної вилки) й електронного блока, з'єднаних між собою кабелем (L = 4 м) за допомогою штекерного роз'єму. Кабель входить до комплекту постачання. |
Вібраційна вилка приводиться в дію п'єзоелектричним пристроєм і вібрує на своїй резонансній частоті. Під час занурення вібраційної вилки вимірюване середовище частота коливань змінюється. Електронний блок визначає цю зміну та перетворює його на команду для перемикання.
Вібраційні сигналізатори граничного рівня рідини застосовуються для контролю граничного рівня в ємностях складання, резервуарах із завагою, трубопроводах із рідинами максимальна в'язкість яких становить 10000 мм2/сек.
Деталі сигналізатора, що стикаються з контрольованим середовищем, виготовляються з неіржавкої сталі марки 12Х18Н10Т. Тому можуть застосовуватися в харчовій, хімічній та інших галузях промисловості.
Наші індикатори рівня виконують усі функції поплавцевих і ємнісних датчиків, але виключають їхні вади:
· їхня робота не залежить від щільності, електричних властивостей, температури контрольованого матеріалу;
· вони детектують поверхні рідин із міліметровою точністю;
· мають невеликі габаритні розміри;
· легко монтуються в будь-якому положенні;
· не мають деталей, які рухаються, і тому не схильні до зносу та не потребують додаткового догляду;
· не вимагають додаткових допусків і іспитів;
· не реагують на піну, а детектують безпосередньо поверхню рідини, навіть у разі завихрення, сильних потоків, повітряних бульбашок.
Вібраційні сигналізатори ВС-541 легко монтуються в будь-якому положенні, не мають рухомих деталей і тому не піддаються зносу та не потребують додаткового догляду.
Технічні характеристики
|
Призначення |
Сигналізатор граничного рівня для рідин |
|
Температура контрольованого матеріалу |
- 40°C ... + 150°C |
|
Робочий тиск |
-1 бар .. 16 бар |
|
Температура зберігання |
- 40 °C... + 85°C |
|
Кліматичне виготовлення |
За ГОСТом 15150-69 УХЛ 1.1 |
|
Ступінь захисту |
За ГОСТ 14254-80 IP 66 |
|
Клас за способом захисту від ураження електричним струмом |
1 |
|
Максимальна в'язкість рідини |
10000 мм2/сек |
|
Мінімальна щільність рідини |
0,5 гр./см3 |
|
Конструкція |
Роздільний: датчик (вібраційна вилка). Електронний блок. |
|
Вага |
приблиз. 1,2 кг |
|
Приєднання до ємності |
Трубна різь 1 1⁄2 “ |
|
Електричне під'єднання |
Клеми на електронній платі для проводу макс. 1,0 мм2 |
|
Джерело живлення |
Напруга на клемах 1 і 2: 220-240 В, 50/60 Гц. |
|
Сигнальний вихід |
Релейний, перекидний контакт |
|
Під'єднуване навантаження |
I~ макс. 5 А, U~ макс. 300 В, U- макс. 30 В; Додаткова затримка увімкнення 1-3 сек. |
|
Режим спрацьовування (рівень «верхній», «низький») |
Перемикається перемичками (положення «А» або «В») |
|
Сигналізація спрацьовування |
Светодиод на плате |
|
Час спрацьовування |
1-3 сек. під час покриття матеріалом, приблизно 1,5 сек. у разі звільнення |
Встановлення сигналізатора
Сигналізатор ВС-541 треба встановити так, щоб вібраційна вилка була на рівні необхідної точки перемикання.
Установлення вібраційного сигналізатора ВС-541 здійснюється через вгвинчування його в нарізну муфту G 11/2", закріплену на резервуарі. Залежно від місця встановлення з'єднувальна труба може мати різну довжину, попередньо заявлену з замовником.

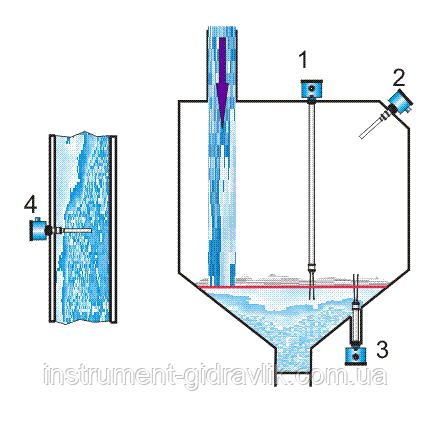

Декілька прикладів встановлення сигналізатора:
1. Контроль мінімального граничного рівня, якщо монтаж можливий тільки зверху;
2. На бічній стінці ємності;
3. Знизу, через довгий штуцер;
4. Для контролю наявності рідини в трубопроводі
Для отримання точної точки перемикання Ви можете встановити прилад горизонтально.
Якщо є надлишковий тиск або розрідження, то технологічні приєднання мають бути герметизовані.
Електричні з'єднання
Під'єднайте джерело живлення згідно з схемою під'єднання. Зверніть увагу на вимоги безпеки. Зазвичай сигналізатори ВС-541 під'єднують до заземлення ємності або в разі пластмасової посудини до іншого заземлення. На стінці корпусу, під кабельним введенням є клема заземлення.
Сигналізатор ВС-541 під'єднується стандартним кабелем круглого поперечного перерізу. Під час використання кабелю з зовнішнім діаметром 5...9 мм забезпечується ефективне ущільнення кабельного введення. Під'єднання сигналізатора ВС-541 здійснюється через гвинтові клеми, встановлені безпосередньо на платі. Переріз проводу не більш ніж 1 мм2.
Схема під'єднання
Налаштування сигналізатора
Сигналізатори ВС-541 не вимагають додаткових налаштувань і калібрування під час введення їх у експлуатацію.
За допомогою переставки перемичок (джамперів) на платі в положення:
"A" — ланцюг навантаження замикається під час занурення пластин у контрольований матеріал
"B" — ланцюг навантаження замикається під час звільнення пластин від контрольованого матеріалу.
|
Положення перемичок (джамперів) |
Розташування датчика в ємності |
Стан контактів реле |
Світлова індикація на плати |
|
«А»
|
|||
|
«В»
|
|||
Габарити
| Основні | |
|---|---|
| Виробник | Hart |
