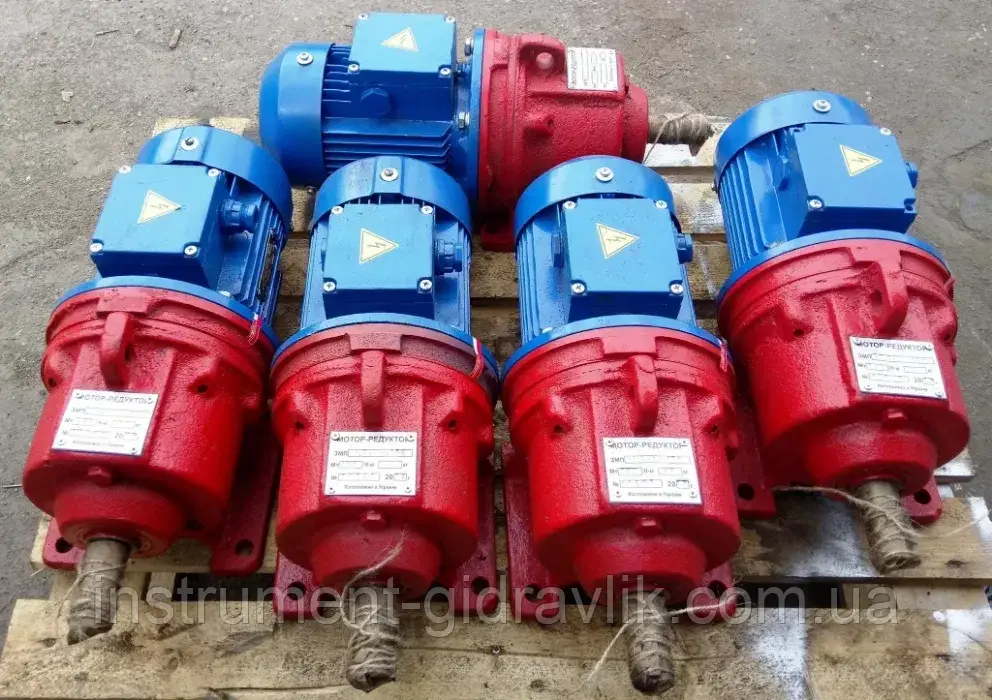

Мотор-редуктор планетарний 3МП-50

НАЗНАЧЕНИЕ

Мотор-редуктори планетарні одно-, дво-, триступеневі типу 3МП від підприємства-виробника призначені для зниження частоти обертання й передавання крутного моменту механізмам загального призначення в таких умовах:

•    робота від мережі змінного струму напругою 220 В або 380 В частотою 50 Гц, або зігла з'єднання з виробником, інших стандартних напруг;

•    режим роботи — тривалий (8-24 год/добу);

•    обертання вихідних валів — у будь-який бік;

•    висота над рівнем моря — до 1000 м;

•    зовнішнє середовище — неагресивне, невдосконалене з вмістом непровідного пилу до 10 мг/м3;

•    кліматичне виконання Y(N) — помірний клімат, категорія розміщення 3 — експлуата-ція в приміщеннях, де коливання температури та вологості повітря істотно менше, ніж на відкритому повітрі, робоча температура довкілля від мінус 45 °C до плюс 40 °C, або Т (тропічний клімат), категорія розміщення 2 — експлуатація під навісом або в приміщенні, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі, робоча температура довкілля від мінус 10 °C до плюс 45 °C.

Для комплектації мотор-редукторів застосовуються асинхронні двигуни серії 4АМ, серії АІР або серії АІ.

За узгодженням із виробником допускається комплектація мотор-редукторів двигунами сільськогосподарського виконання 4 А...СУ1 та іншими спеціальними двигунами.

Приклад записування позначення мотор-редуктора під час його замовлення та в документації іншого оде-лію, у якому він може бути застосований:

Мотор-редуктор 3МП-40-56-365-111-УЗ, 380 В, ТУ У 28.2-40256508-001:2017,

де:

3 МП... тип мотор-редуктора;

40         радіус розташування сателітів (типорозмір), мм;

56         номінальна частота обертання вихідного вала, хв-1 (об/хв);

365       допускний крутний момент на вихідному валу, Нм;

111       конструктивне виконання за способом монтажу;

ПЗ        кліматичне виконання й категорія розміщення за ГОСТом 15150; 380 В... напруга мережі.

Те саме для мотор-редуктора насадного виконання, заповненого мастильним матеріалом:

Застосування мотор-редукторів у підіймально-транспортних механізмах не допускається!

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Примітка 1. Фактична частота обертання вихідного вала відрізняється від номінальної не більш ніж на 10%.

Примітка 2. У позначенні двигуна СВ — спецвал.

Примітка 3. Фактична маса мотор-редуктора не має перевищувати зазначену в таблиці 1 більше, ніж на 5%.

Примітка 4. Граничні відхилення основних параметрів двигунів за ГОСТ 183.

Примітка 5. Допустиме радіальне консольне навантаження має бути докладено до середини посадкової частини вихідного вала.

ГАБАРІТНІ ТА ПРИСОДОВАНІ РОЗМІРИ

Габаритні розміри та розміри, що залежні від застосовуваного двигуна

Конструктивне виконання за способом монтажу
