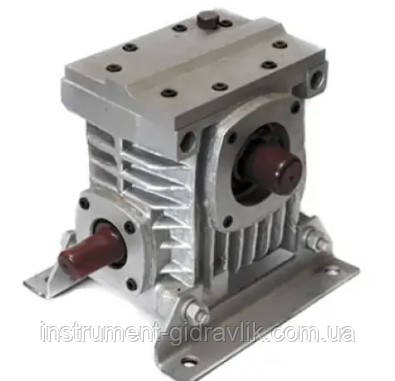

Редуктор черв'ячний 2Ч-40, 2Ч-63, 2Ч-80

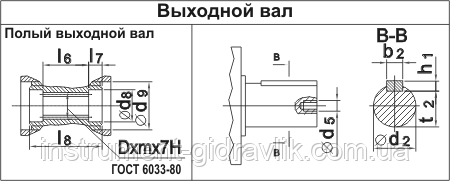

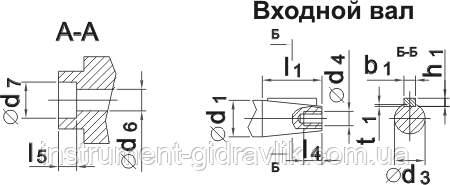

Редуктор черв'ячний 2Ч-40, 2Ч-63, 2Ч-80 — одноступеневий універсальний малогабаритний. Використовується у разі повторно-кратних і постійних режимів роботи. Основна сфера застосування — це приводи генераторів, компресорів, транспортерів. Завдяки знімним лапам можна встановлювати з розташуванням черв'ячної пари над і під колесом. Мають схожі технічні характеристики та взаємозамінні з черв'ячними редукторами типу ЧГ-40, ЧС-40, 1Ч-40, ЧГ-63, ЧС-63, 1Ч-63, ЧГ-80, ЧС-80, 1Ч-80, пропонуємо купити редуктор із передавальними числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Вал — конічний, циліндричний або порожнистий, будь-який варіант збирання.

Технічні характеристики:

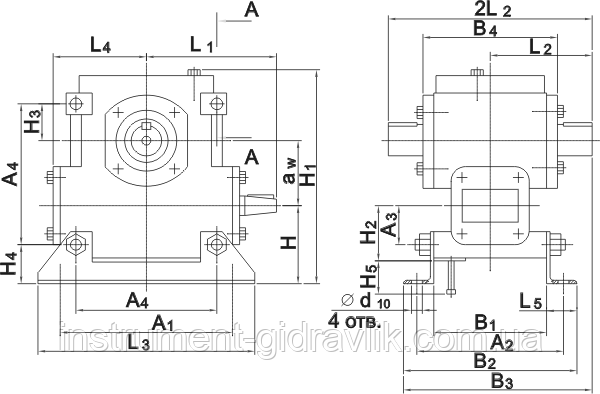

Габаритні розміри:

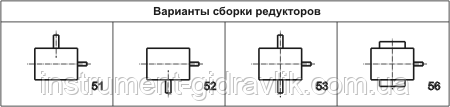

Виконання:

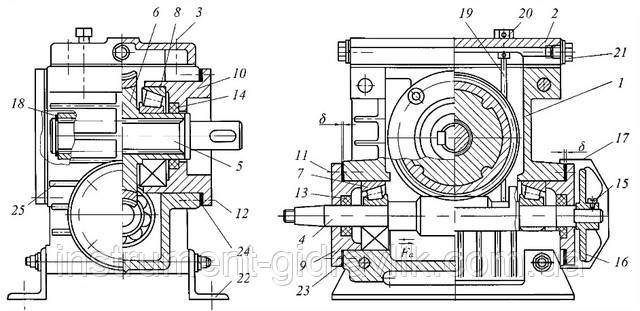

Конструкція черв'ячного редуктора:

Редуктор черв'ячний одноступеневий складається з черв'яка та черв'ячного колеса, осі яких схрещені під кутом 90°. Знаходив застосування в приводах механізмів, що працюють у середньому або короткочасному режимі: конвеєри, крани, елеватори, лебідки, дровоколи, приводи відкривання воріт. Основні характеристики: міжосьова відстань, передавальне співвідношення, коефіцієнт діаметра та кількість витків черв'яка, модуль. 1 – корпус; 2 — кришка; 3, 11, 12 – болты; 4 – швидкохідний вал; 5 – тихохідний вал; 6 — черв'ячне колесо; 7, 8 – конічні роликопідшипники; 9 — накладна кришка; 10 – стакан; 13, 14 — манжети (сальник); 15 — гвинт; 16 — крильчатка; 17 — кожух крильчатки; 18 — пружинне кільце; 19 — оливопоказник; 20 — запашнина; 21 — корок; 22 – знімні лапи; 23, 24 – прокладки; 25 — ребра охолодження.

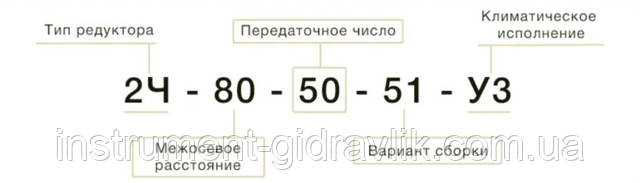

Позначення:
