Ці фільтри типу ФЖ призначені для очищення оливи від механічних примесій. Застосовуються в циркуляційних мастильних системах. За конструкцією всі фільтри ФПЖ аналогічні, лише розрізняються габаритами та кількістю патронів.
Стежити за забрудненням фільтра можна за допомогою диференціального манометра (перепад тиску).
Підготовка фільтра до роботи
Встановлювати фільтр потрібно в місці, де є вільний доступ до фільтра, регулювання й демонтаж деталей фільтра.
Фільтр має бути надійно закріплений болтами.
Нагнітальний трубопровід має бути під'єднаний до вхідного патрубка, стежачи за стрілками на патрубках.
Фланці трубопроводу мають вільно примикати до фланців фільтра.
Запуск електродвигуна можливий тільки після резервуара фільтра оливою.
ФПЖ-80М | ФПЖ-100М | ФПЖ-150М | |
Номінальна витрата у разі в'язкості оливи 20 мм2/с | 160 | 320 | 630 |
Номінальний тиск, МПа | 5 | ||
Номінальний перепад тиску на фільтрі, МПа | 0,1 | ||
Допустимий перепад тиску, МПа | 0,25 | ||
Номінальна тонкість фільтрації, мкм | 200 | ||
Маса фільтра, кг | 90 | 190 | 330 |

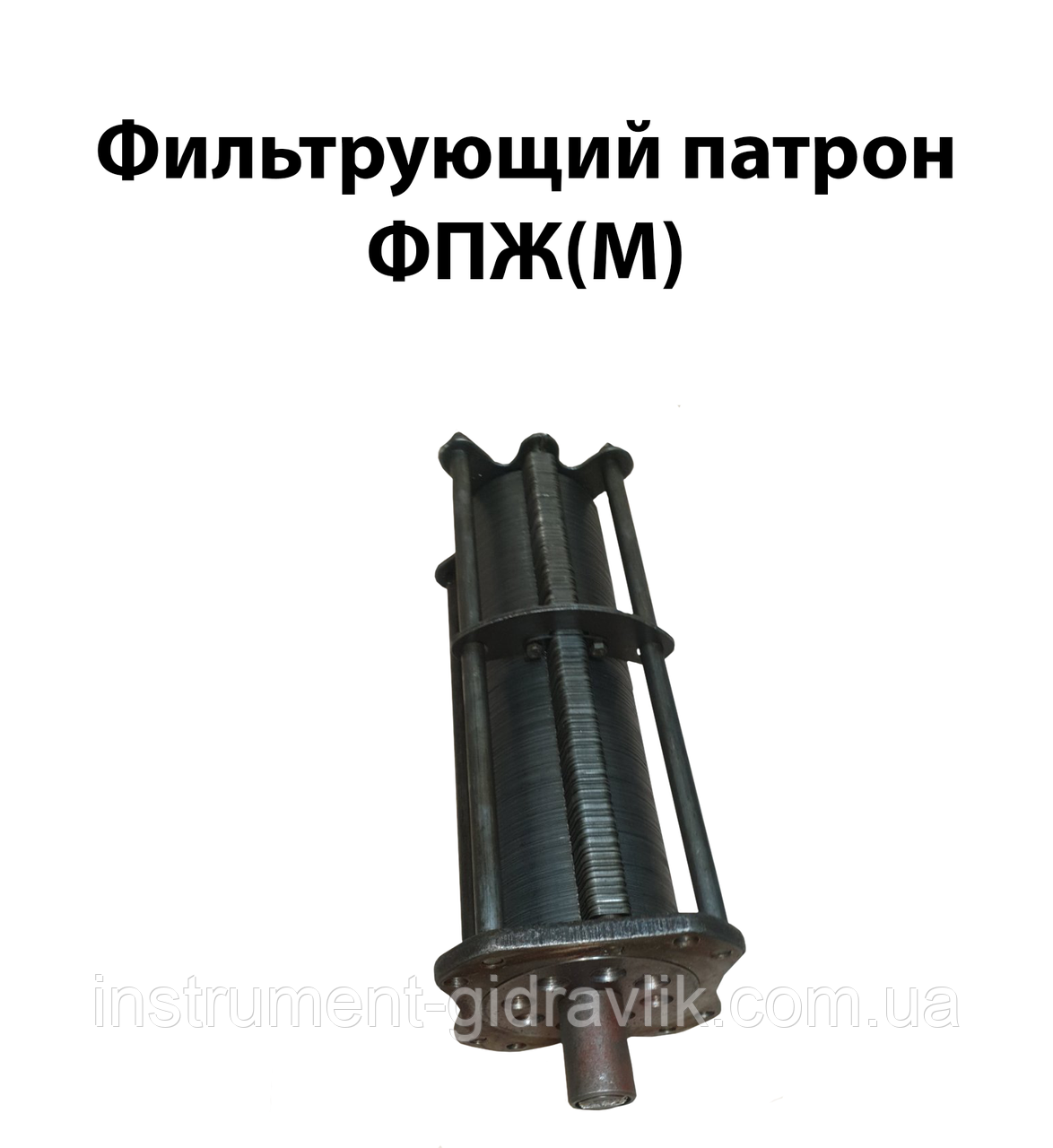

Фільтрувальний патрон, шт. | 1 | 2 | 4 |
Електродвигун | АОЛ-22-4 | 4АХ80А |
