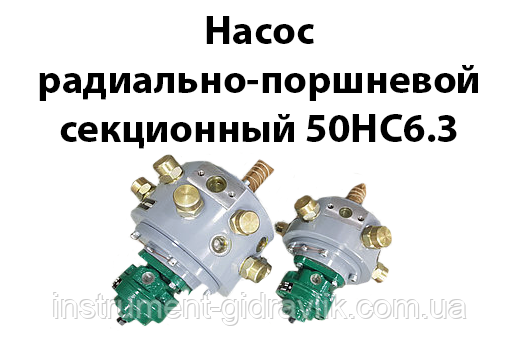

Насоси радіально-поршневі нерегульовані 50НС застосовуються в гідросистемах для отримання 1 або двох потоків робочої рідини тиском до 63МПа.
Головною відмінністю від насосів 50НР- можливість під'єднання додаткового подавання від пластинчастого насоса БГ12-4 або шестерного НШ-10.
Стандартно насоси випускаються з правим напрямком обертання вала (за попереднім замовленням можливе виготовлення з лівим обертанням.
Структура позначення
50Н | Насос нерегульований на номінальний тиск 50 МПа |
З | З — секційний. |
Х | Робочий об'єм поршневого насоса, см3 (4; 6,3; 8; 10; 14;16; 32 ...) |
Х | Кількість відвідів: без позначення — з одним відведенням; 2 — з двома відводами |
Х | Робочий об'єм пластинчастого насоса, см3 (без позначення —макс.об'єм 12,5 см3) |
Л | Напрямок обертання: без позначення — праве обертання; Л — ліве обертання. |
Х | Тип виготовлення: без позначення — незаглибне виготовлення, П — заглибне виготовлення |
Х | Кліматичне виконання й категорія розміщення: без позначення — виконання УХЛ4; О4-громелікамічне виготовлення |
Приклад позначення секційного насоса з робочим об'ємом 4 см3, з тиском 50 МПа-50НС4
Габаритні розміри
Тип насоса | L | l1 | l2 | l3 | l4 | l5 | l6 | l7 | h1 | h2 | h3 | a1 | a2 | a3 | B | D | d | d1 | d2 | d3 | d4 | d5 | d6 | d7 | T |
50НС4,50НС6,3 | 315 | 58 | 94 | 208 | 42 | 8 | 65 | 45 | 2 | 18 | 83 | - | 30 | 54 | 10 | 246 | 36 | 162 | 145 | М10*1,5 | 22 | М8*1,5 | М27*2 | 35 | 39 |
50НС10,50НС16, 50НС32,50НС32/2 |
358 390 |
80 | 120 |
240 282 |
50 38 |
8 | 83 | 50 | 2 | 18 | 102 | 56 | 30 | 60 | 10 | 288 | 36 | 195 | 175 | М10*1,5 | 31 | М8*1,5 | М27*2 | 35 | 39 |
50НС63, 50НС63/2 | 426 | 82 | 125 | 319 | 47 | 9 | 102 | 70 | 3 | 22 | 130 | 70 | 30 | - | 16 | 335 | 55 | 255 | 230 | М12*1,75 | 50 | М12*1,75 | М36*2 | 45 | 59 |
Пристрій секційний насос
Насос секційний 50НС складається з радіально-поршневого насоса високого тиску 50HP + пластинчастий насос низького тиску БГ12-4 або ж НШ-10. Конструкція радіально поршневого насоса побудована за схемою радіального розташування поршнів 9 з віссю, що хитається. Приводний ексцентриковий вал насоса 1 спирається на два підшипники 7. На ексцентрик вала спираються два ряди циліндрів 16 (для насосів 4, 6,3 10, 16 -1ряд).В циліндри вставлені поршні 9, сферичні головки яких упираються у відповідні сфери підп'ятників 29, встановлених у розтяжках корпусу, утворюючи водночас циклічне рухоме з'єднання. У розточках корпусу 18 розташований нагнітальний клапан 14 і є отвори, що об'єднують усі розтички в низці та утворюють один або два нагнітальних колектора. Нагнітальний клапан притискає до сідла пружиною 13. У корпусі є радіальний отвір, призначений для всмоктування (підведення) рідини у внутрішню порожнину насоса. Під час всмоктування робоча рідина з картера внутрішньої порожнини насоса через пази на ексцентриці вала надходить у робочу камеру, утворену циліндром і поршнем. Коли внутрішній отвір циліндра виходить із зони паза на валу та перекривається, робоча камера зменшується й відбувається нагнітання робочої рідини через нагнітальні клапани в колектор нагнітання, який має отвір для з'єднання з гідросистемою. Пластинчастий насос 23 кріпиться до радіально-поршневого болта 24. Привод пластинчастого або шестерного насоса здійснюється від валу поршневого насоса через муфту. Ущільнення стику пластинчастого насоса із задньою кришкою поршневого насоса здійснюється ущільненням 25.
Технічні характеристики насосів серії 50НС
Параметри | 50НС4 | 50НС6,3 | 50НС8 | 50НС10 | 50НС14 | 50НС16 | 50НС32 | 50НС63 | ||
Кількість відводів | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
Ном. подавання, л/хв | 5,5 | 8,6 | 11 | 13,2 | 19,3 | 22 | 44,1 | 80 | ||
|
1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Частота обертання, об/хв, макс. | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
Частота обертання, об/хв, хв. | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Тиск на виході ном. / макс., МПа | 50/63 | 50/63 | 50/63 | 50/63 | 50/63 | 50/63 | 50/63 | 50/63 | ||
Тиск на вході, МПа, мінімальний | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | -0,02 | ||
Тиск на вході, МПа, максимальний | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | +0,05 | ||
Коефіцієнт подавання, не менш ніж | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | 0,93 | ||
Маса насоса, кг | 23,5 | 23,5 | 28,5 | 37,5 | 37,5 | 43,5 | 43,5 | 81,5 |
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Кількість плунжерів | 5 шт. |
Вага | 23 кг |
Мінімальна частота обертання валу | 300 об/хв |
Максимальна частота обертання валу | 1800 об/хв |
Габаритні розміри | |
Ширина | 246 мм |
Довжина | 315 мм |
Висота | 315 мм |
