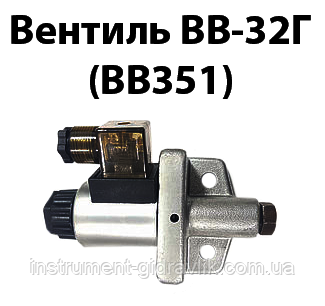

Електропневмовентиль ВВ-32Ш (ВВ351)
1. Загальні відомості
Пневморозподільник з електромагнітним керуванням ВВ-32Ш з ручним дублюванням предназначены для керування потоком стисненого повітря в пневматичних приводах різного призначення, а так самий для заміни керівних розподілювачів в виробах РЭП.
2 . Структурна схема позначення
|
ВВ-3 |
- |
2 |
- |
X |
- |
X |
- |
X |
|
УХЛ |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
Категорія розміщення по ГОСТ15150-69 |
||
|
|
||||||||||||
|
Тип кліматичного виконання по ГОСТ 15150-69 |
||||||||||||
|
|
||||||||||||
|
Номінальна електричне напруга : 24В , 110В , 220В |
||||||||||||
|
|
||||||||||||
|
Род и частота тока : Г- постійний ток В- змінний ток частотою 50Гц , 60Гц |
||||||||||||
|
|
||||||||||||
|
Приєднання до электросети : Ш - через роз'єм |
||||||||||||
|
|
||||||||||||
|
Приєднання до пневмосети : 2-стикове бічне, 4 - трубне К 1/8" |
||||||||||||
|
|
||||||||||||
|
Виготовлення розподілювача по схеме : 3 - нормально закритий 0 - нормально відкритий |
||||||||||||
3. Габаритні та приєднувальні розміри ВВ32-Ш
4.Технічні Характеристики ВВ-32Ш
|
НАИМІНОВА ПАРАМЕТРА |
ДАНІ |
|
Номінальна тиск, МПа |
1,0 |
|
Умовний прохід, мм 2 |
5 |
|
Пропускна здатність, Кv, м3 /год, не менш ніж |
0,4 |
|
Електрична напруга, В |
24 |
|
Номінальна потужність електромагнітна, Вт, не понад |
12 |
|
Максимальне число спрацьовувань, хв-1 |
200 |
|
Утечки повітря з розподілювача, см3/хв, не понад |
15 |
|
Перевищення температури нагрівання обмотки котушки розподілювача над температурою довкілля середовища,°Х, не понад |
85 |
|
Маса, кг, не понад |
0,8 |
